前言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：諸城市眾大屠宰機械制造有限公司、山東寶星機械有限公司、中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械有限公司。
本標準主要起草人：范東旭、邱夕剛、吳建國、王國扣、王培禹、曾慶國。
本標準為首次發布。
1 范圍
本標準規定了螺旋預冷機的術語和定義、型號、基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于利用螺旋流態化原理將脫毛去除內臟后的禽類胴體在冷水中進行排酸、消毒的螺旋預冷機（以下簡稱預冷機）。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源聲功率級 反射面上方采用包絡測量表面的簡易法
GB 4208 外殼防護等級（IP代碼）
GB/T 5048 防潮包裝
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 15179 食品機械潤滑脂
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求
JB 7233 包裝機械安全要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 223 食品機械通用技術條件 機械加工技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 226 食品機械通用技術條件 焊接、鉚接件技術要求
SB/T 229 食品機械通用技術條件 產品包裝技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 預冷
將脫毛去除內臟后的禽類胴體在冷水中進行排酸、消毒的冷卻處理過程。
3.2 死區
清洗介質或清洗物不能達到的區域。在清洗過程中，產品、清洗劑、消毒劑或污物可能陷入、存留其中或不能被完全清除的區域。
[GB 19891—2005，定義3.9]
3.3 平均無故障工作時間 MTBF
預冷機相鄰兩次故障之間工作時間的平均值，即預冷機在總的使用階段累計工作時間與故障次數的比值，單位為小時。
3.4 生產能力
在單位時間內，預冷機預冷處理禽類胴體的數量，單位為只每小時（只/h）。
3.5 故障
產品不能執行預定功能的狀態（預防性維護除外）。
4 型號與基本參數
4.1 型號

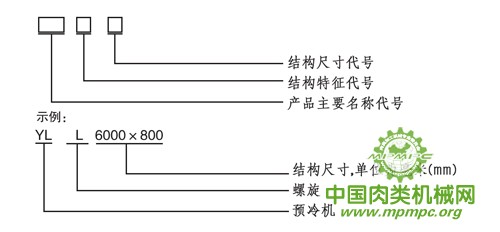

預冷機的型號編制應考慮產品的結構特征，產品名稱代號應符合GB/T 7311的規定。其中，產品主要名稱代號用“預冷（機）”拼音的首字母“YL”居首表示；產品輔助名稱代號為結構特征代號，用“螺（旋）”拼音的首字母“L”居第二位表示。其型號編制形式如下：
4.2 基本參數
預冷機基本參數見表1。
表1 預冷機基本參數
| 項 目 | 參 數 |
| 長度 mm | 6000～12000 |
| 寬度 mm | 800～2700 |
| 預冷時間 min | 30～50（可調） |
| 水消耗量 L/h | 200～1200 |
| 預冷溫度 ℃ | 前段≤16，后段0～4 |
| 速度控制方式 | 變頻調速 |
| 正常工作噪聲 dB(A) | ≤85 |
| 平均無故障工作時間 h | ≥600 |
| 主軸軸承溫升 ℃ | ≤35 |
| 主軸軸承溫度 ℃ | ≤75 |
| 鼓風機風量 m³/h | 210～430 |
5 技術要求
5.1 一般要求
5.1.1 預冷機應符合本標準中的規定，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 預冷機材料的選擇和設備結構的安全衛生應符合GB 16798和GB 19891的規定。
5.1.3 預冷機基本技術要求應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性。
5.1.4 絞肉機的零部件按SB/T 223的規定制造。
5.1.5 預冷機裝配技術要求應符合SB/T 224的規定，運動部件應靈活，無卡滯現象。
5.1.6 預冷機焊接技術要求應符合SB/T 226的規定，焊接部位應牢固、可靠、光滑。
5.1.7 預冷機各零部件的連接應密封可靠；零部件應拆卸、安裝方便，便于清洗。
5.1.8 預冷機各潤滑部位潤滑可靠，不應有漏油現象。潤滑油應符合GB 15179的規定。
5.1.9 預冷機應運轉平穩，運動零部件動作應協調、準確。操作時動作靈活，無卡滯現象和異常聲響。
5.1.10 預冷機所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書。否則應按產品相關標準驗收合格后，方可投入使用。
5.1.11 預冷機貯存液體的部位應無滲漏現象，水管應無漏水現象，壓縮空氣管應無漏氣現象。
5.2 外觀質量要求
5.2.1 預冷機外觀應清潔、平整、光滑，不應有明顯的機械損傷，不應有能對人體造成傷害的尖角及棱邊。
5.2.2 與禽類胴體接觸的預冷機零部件表面應平整光滑，無死區，便于清洗。
5.3 電氣安全要求
5.3.1 預冷機電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，導線不應裸露。操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常，特別應防漏電。
5.3.2 除應滿足5.3.1 的要求外，其安全性能還應符合下列規定：
a）接地：預冷機應有可靠的接地裝置，并有明顯的接地標志。接地端子與接地金屬部件之間的連接應具有低電阻，其電阻值不應超過0.1Ω。
b）絕緣電阻：預冷機動力電路導線和保護接地電路間施加DC500V時測得的絕緣電阻應不小于1ＭΩ；
c）耐電壓強度：預冷機動力電路導線和保護聯結電路間施加最大試驗電壓1000V并保持近似1s時間，不應出現擊穿、放電現象。
5.4 安全防護要求
5.4.1 預冷機的安全防護應符合JB 7233的規定。
5.4.2 預冷機操作盤安全防護和現場電器元件外殼防護應符合GB 4208的規定，防護等級不低于IP55的要求。
5.4.3 預冷機上應有安全防護裝置。
5.4.4 預冷機易脫落的零部件應有防松裝置，各零件及螺栓、螺母等緊固件應可靠固定，不應因振動而松動和脫落。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度0℃～40℃；環境相對濕度≤85﹪。
6.1.2 試驗物料為脫毛去除內臟后的禽類胴體。
6.2 外觀質量檢查
用目測和手感檢查預冷機的外觀質量，應符合5.2的規定。長度和寬度尺寸應符合表1的規定。
6.3 材質檢查
檢查預冷機的材質報告及質量合格證明書，應符合5.1.10的規定。
6.4 空運轉試驗
每臺預冷機裝配完成后，機械部分均應做空運轉試驗，連續運轉時間不少于30min。檢查預冷機性能應符合5.1.9的規定。
6.5 焊接部位檢查
按SB/T 226的規定檢查預冷機的焊接部位，應符合5.1.6的規定。
6.6 裝配情況檢查
按SB/T 224的規定檢查預冷機的裝配情況，應符合5.1.5的規定。
6.7 電氣安全檢查
6.7.1 接地電阻測量
用電阻表測量預冷機的接地電阻，應符合5.3.2a）的規定。
6.7.2 絕緣電阻測量
用絕緣電阻表（兆歐表）按GB 5226.1的規定測量預冷機的絕緣電阻，應符合5.3.2b）的規定。
6.7.3 耐電壓強度試驗
按GB 5226.1的規定做預冷機的耐電壓強度試驗，應符合5.3.2c）的規定。
6.8 安全防護檢查
用目測檢查預冷機的安全防護裝置，應符合5.4的規定。
6.9 工作噪聲測量
在連續工作過程中，預冷機的噪聲按GB/T 3768 規定的方法進行測量，其噪聲值應符合表1的規定。
6.10 平均無故障工作時間試驗
預冷機平均無故障工作時間MTBF按公式（1）計算，計算結果應符合表1的規定。
MTBF=t/Nf（t）.........................（1）
式中：
t—預冷機的工作時間，單位為小時；
Nf(t)—預冷機在工作時間內的故障次數，單位為次。
7 檢驗規則
7.1 總則
預冷機應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
7.3.1 檢驗項目：每臺預冷機均應進行出廠檢驗，檢驗項目為外觀、材質、焊接、裝配、標牌、技術文件、空運轉性能、電氣安全和安全防護。
7.3.2 判定規則：出廠檢驗如有不合格項允許修整后復驗，復驗仍不合格則判定該產品不合格。
7.4 型式檢驗
7.4.1 有下列情況之一時，預冷機應進行型式檢驗：
——正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能；
——停產一年以上再投產；
——新產品或老產品轉廠生產的試制定型鑒定；
——國家質量監督部門提出進行型式檢驗的要求；
——出廠檢驗結果與上次型式檢驗有較大差異；
——正常生產時間滿兩年。
7.4.2 抽樣及判定規則：從出廠檢驗合格的預冷機中隨機抽樣，每次抽樣2臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
標牌應固定在預冷機平整明顯位置，標牌的技術要求應符合GB/T 13306的規定。標牌上應標出以下內容：
——制造企業名稱或商標；
——產品名稱、型號；
——制造日期、出廠編號：
——主要技術參數；
——產品執行標準編號。
8.1.2 在預冷機存在安全隱患的部位，應加貼清晰的安全警示標志，安全標志應符合GB 2894的規定。
8.2 包裝
8.2.1 預冷機的包裝應符合GB/T 13384、SB/T 229的規定。
8.2.2 預冷機外包裝上除應有8.1規定的標志外，還應標注有“小心輕放”“向上”“防潮”等儲運標志，并符合GB/T 191的規定。
8.2.3 預冷機應有可靠的包裝，包裝型式應符合運輸裝卸的要求。
8.2.4 預冷機包裝應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 預冷機包裝內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 預冷機運輸時應小心輕放，嚴禁雨淋。
8.3.2 預冷機搬運時嚴禁碰撞，不應損壞產品。
8.3.3 預冷機按其包裝上的指定朝向置于運輸工具上。
8.4 貯存
8.4.1 預冷機應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證預冷機在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2015年10月10日發布，2016年3月1日實施。
