前言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：濟寧興隆食品機械制造有限公司、中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械有限公司、中國農業機械化科學研究院。
本標準主要起草人：王向宏、吳建國、王國扣、周偉生、韓清華、趙有斌、萬麗娜。
本標準為首次發布。
1 范圍
本標準規定了豬皮刮毛機的術語和定義、型號與基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于將浸燙后的豬皮進行刮毛的豬皮刮毛機（以下簡稱刮毛機）。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 786.1 流體傳動系統及元件圖形符號和回路圖 第1部分：用于常規用途和數據處理的圖形符號
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源 聲功率級 反射面上方采用包絡測量表面的簡易法
GB 4208 外殼防護等級（IP代碼）
GB/T 5048 防潮包裝
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB/T 7932 氣動系統通用技術條件
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 15179 食品機械潤滑脂
GB 16798 食品機械安全衛生
GB 19891—2005 機械安全 機械設計的衛生要求
GB/T 27519 畜禽屠宰加工設備通用要求
JB 7233 包裝機械 安全要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 223 食品機械通用技術條件 機械加工技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 225 食品機械通用技術條件 鑄件技術要求
SB/T 226 食品機械通用技術條件 焊接、鉚接件技術要求
SB/T 229 食品機械通用技術條件 產品包裝技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 損傷率
由于刮毛機原因?qū)е聯p傷（每張豬皮大于兩處，每處大于2cm?）的豬皮數量占總加工豬皮數量的百分比。
3.2 刮毛率
豬皮上去除豬毛部分的表面積占其總表面積的百分比。
3.3 死區
清洗介質或清洗物不能達到的區域。在清洗過程中，產品、清洗劑、消毒劑或污物可能陷入、存留其中或不能被完全清除的區域。
[GB 19891—2005，定義3.9]
3.4 平均無故障工作時間 MTBF
刮毛機相鄰兩次故障之間的平均工作時間，即刮毛機在總的使用階段累計工作時間與故障數的比值，單位為小時。
3.5 生產能力
在單位時間內，刮毛機完成刮毛豬皮的數量，單位為張每小時（張/ｈ）。
3.6 故障
產品不能執行預定功能的狀態（預防性維護除外）。
4 型號與基本參數
4.1 型號

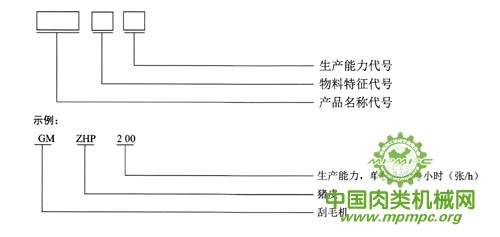

刮毛機型號編制應考慮產品的結構特征。產品名稱代號應符合GB/T 7311的規定，由產品主要名稱代號（居首）和產品輔助名稱代號（居第二位）兩部分組成。其中，產品主要名稱代號用 “刮毛”兩漢字首拼音字母的組合“GM”表示，產品輔助名稱代號用“豬皮”兩漢字拼音的聲母的組合“ZHP”表示。其型號編制形式如下：
4.2 基本參數
刮毛機的基本參數見表1。
表1 刮毛機基本參數
| 名稱 | 參數 |
| 生產能力 張/ｈ | 150～300 |
| 刮毛輥有效長度 mm | ≥1200 |
| 適應豬皮寬度mm | ≤1000 |
| 刮毛率 % | ≥85 |
| 損傷率 % | ≤5 |
| 噴淋水溫度 ℃ | 50～65 |
| 噴淋水消耗量 L/ｈ | ≤400 |
| 正常工作噪聲 dB（A） | ≤80 |
| 平均無故障工作時間 h | ≥600 |
| 軸承溫升 ℃ | ≤35 |
| 軸承最高溫度 ℃ | 75 |
| 刮毛方式 | 斷續 |
5 技術要求
5.1 一般要求
5.1.1 刮毛機應符合本標準的要求，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 刮毛機材料的選擇和設備結構的安全衛生應符合GB 16798、GB 19891-2005和GB/T 27519的規定。
5.1.3 刮毛機應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性。
5.1.4 刮毛機零部件的機械加工技術要求應符合SB/T 223的規定。
5.1.5 刮毛機裝配技術要求應符合SB/T 224的規定，運動部件應靈活，無卡滯現象。
5.1.6 刮毛機鑄件技術要求應符合SB/T 225的規定。
5.1.7 刮毛機焊接技術要求應符合SB/T 226的規定，焊接部位應牢固、可靠、光滑。
5.1.8 刮毛機各零部件的連接應可靠，各零部件拆卸、安裝應方便，便于清洗。
5.1.9 刮毛機各潤滑部位應潤滑可靠，不應有漏油現象。潤滑油應符合GB 15179的規定。
5.1.10 刮毛機應運轉平穩，運動零部件應動作協調、準確，操作時應動作靈活，無卡滯現象和異常聲響。
5.1.11 刮毛機所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書；否則應按產品相關標準驗收合格后，方可投入使用。
5.2 外觀質量要求
5.2.1 刮毛機外觀應整潔、光滑，不應有明顯的機械損傷和易對人體造成傷害的尖角及棱邊。
5.2.2 刮毛機涂層部位應光滑細密、色澤均勻，不應有斑點、流掛、針孔、氣泡和脫落等缺陷。涂料不得影響產品質量和造成污染危險。
5.2.3 刮毛機與豬皮接觸的零部件表面應平整光滑，無死區，便于清洗。
5.3 氣動技術要求
5.3.1 刮毛機需要配置氣動系統時，氣動系統應符合GB/T 786.1和GB/T 7932的規定。
5.3.2 刮毛機氣動系統氣路連接可靠，氣動執行機構應動作正確，無漏氣現象。
5.4 電氣安全要求
5.4.1 刮毛機電氣安全應符合GB 5226.1的規定。電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，導線不應裸露。操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常。
5.4.2 刮毛機除應滿足5.4.1的規定外，其安全性能還應符合下列要求：
a）接地：刮毛機應有可靠的接地裝置，并有明顯的接地標志。接地端子與接地金屬部件之間的連接應具有低電阻，其電阻值不應超過0.1Ω。
b）絕緣電阻：刮毛機動力電路導線與保護接地電路間施加500Vd.c.電壓時測得的絕緣電阻應不小于1ＭΩ。
c）耐電壓強度：刮毛機動力電路導線與保護聯結電路間施加最大試驗電壓1000V、保持近似ls時間，不應出現擊穿、放電現象。
5.5 安全防護要求
5.5.1 刮毛機的安全防護應符合JB 7233的規定。
5.5.2 刮毛機操作盤和現場安裝的電器元件外殼安全防護應符合GB 4208的規定，防護等級不低于IP55的要求。
5.5.3 刮毛機出現異常狀況時應能停止運行。
5.5.4 刮毛機上應有安全防護裝置，特別應防漏電。
5.5.5 刮毛機易脫落的零部件應有防松裝置，各零件及螺栓、螺母等緊固件應可靠固定，不應因振動而松動和脫落。
5.6 性能要求
5.6.1 刮毛機性能應符合表1的規定。
5.6.2 刮毛機應具有負載啟動能力和過載保護措施。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度0℃～40℃；環境相對濕度≤90%。
6.1.2 海拔不超過1000m。
6.1.3 試驗物料為正常浸燙后的帶毛豬皮。
6.2 外觀質量檢查
用手感和目測檢查刮毛機外觀質量，應符合5.2的規定。
6.3 材質檢查
檢查刮毛機材質報告及質量合格證明書，應符合5.1.11的規定。
6.4 空運轉試驗
每臺刮毛機裝配完成后，均應做空運轉試驗，連續運轉不少于60min，應符合5.1.10的規定。
6.5 零部件制造檢查
按SB/T 223的規定檢查刮毛機零部件制造情況，應符合本標準5.1.4的規定。
6.6 裝配情況檢查
按SB/T 224的規定檢查刮毛機裝配情況，應符合本標準5.1.5的規定。
6.7 鑄件質量檢查
按SB/T 225的規定檢查刮毛機鑄件質量，應符合本標準5.1.6的規定。
6.8 焊接部位檢查
按SB/T 226的規定檢查刮毛機焊接部位，應符合本標準5.1.7的規定。
6.9 氣動系統檢查
按GB/T 7932的規定檢查刮毛機氣動系統，應符合本標準5.3的規定。
6.10 電氣安全試驗
6.10.1 接地裝置測量
用電阻表測量刮毛機接地電阻，應符合5.4.2a）的規定。
6.10.2 絕緣電阻測量
用絕緣電阻表按GB 5226.1的規定測量刮毛機絕緣電阻，應符合本標準5.4.2b）的規定。
6.10.3 耐電壓強度試驗
按GB 5226.1的規定做刮毛機耐電壓強度試驗，應符合本標準5.4.2c）的規定。
6.11 安全防護檢查
用目測檢查刮毛機的安全防護，應符合5.5的規定。
6.12 工作噪聲試驗
在連續工作過程中，刮毛機的噪聲按GB/T 3768規定的方法進行測量，其噪聲值應符合本標準表1的規定。
6.13 平均無故障工作時間試驗
刮毛機平均無故障工作時間MTBF根據試驗結果按公式（1）計算，計算結果應符合表1的規定。
MTBF＝t/Nf(t) ......................(1)
式中：
t—刮毛機的工作時間，單位為小時（ｈ）；
Nf(t)—刮毛機在工作時間內的故障數，單位為次。
6.14 生產能力檢查
在單位時間內，測量刮毛機完成刮毛豬皮的數量，計算生產能力，應符合表1的規定。
6.15 性能檢查
在生產現場觀察刮毛機運行狀況，應符合5.6的規定。
6.16 刮毛率檢查
刮毛機正常工作后，計算刮毛率，應符合表1的規定。
6.17 損傷率檢查
刮毛機正常工作后，計算損傷率，應符合表1的規定。
7 檢驗規則
7.1 總則
刮毛機應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
刮毛機產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
每臺刮毛機均應進行出廠檢驗，檢驗項目為外觀、材質、焊接、裝配、標牌、技術文件、空運轉性能、安全防護和電氣安全。
7.4 型式檢驗
7.4.1 有下列情況之一時，刮毛機應進行型式檢驗：
—正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能；
—停產一年以上再投產；
—新產品或老產品轉廠生產的試制定型鑒定；
—國家質量監督部門提出進行型式檢驗的要求；
—出廠檢驗結果與上次型式檢驗有較大差異；
—正常生產時間滿兩年。
7.4.2 抽樣及判定規則：從出廠檢驗合格的刮毛機中隨機抽樣，每次抽樣1臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則判型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
8.1.1 標牌應固定在刮毛機平整明顯位置，標牌的技術要求應符合GB/T 13306的規定。標牌除標示安全警示外，還應標示下列內容：
—制造企業名稱和商標；
—產品名稱和型號；
—主要技術參數；
—制造日期、出廠編號；
—產品執行標準編號。
8.1.2 在刮毛機存在安全隱患的位置，應加貼清晰的安全警示標志，安全警示標志應符合GB 2894的規定。
8.2 包裝
8.2.1 刮毛機的包裝應符合GB/T 13384、SB/T 229的規定。
8.2.2 刮毛機外包裝上除有本標準8.1規定的標志外，還應標注有“小心輕放”“向上”“防潮”等儲運標志，并符合GB/T 191的規定。
8.2.3 刮毛機應有可靠的包裝，包裝形式應符合運輸裝卸的要求。
8.2.4 刮毛機包裝應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 刮毛機包裝內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 刮毛機運輸時應小心輕放，嚴禁雨淋。
8.3.2 刮毛機搬運時嚴禁碰撞，不應損壞。
8.3.3 刮毛機按包裝上指定朝向置于運輸工具上。
8.4 貯存
8.4.1 刮毛機應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證刮毛機在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2016年10月22日發布，2017年4月1日實施。
