前 言
本部分為GB/T 18006的第3部分。
本部分按照GB/T 1.1-2009給出的規(guī)則起草。
本部分代替GB/T 18006.1-2009《塑料一次性餐飲具通用技術(shù)要求》中的可降解餐飲具相關(guān)內(nèi)容。本部分與GB/T 18006.1-2009中的可降解一次性餐飲具部分內(nèi)容相比，主要變化如下：
--標(biāo)準(zhǔn)名稱由《塑料一次性餐飲具通用技術(shù)要求》改為《一次性可降解餐飲具通用技術(shù)要求》；
--給出了一次性可降解餐飲具按使用時的耐熱程度進行分類的辦法（見第4章）；
--修改了降解性能要求適用范圍、技術(shù)指標(biāo)和檢驗方法（見5.7、5.8、6.11、6.12，2009年版的5.6和6.11）。
請注意本文件的某些內(nèi)容可能涉及專利。本文件的發(fā)布機構(gòu)不承擔(dān)識別這些專利的責(zé)任。
本部分由中國輕工業(yè)聯(lián)合會提出。
本部分由全國食品直接接觸材料及制品標(biāo)準(zhǔn)化技術(shù)委員會（SAC/TC 397）歸口。
本部分起草單位：寧波家聯(lián)科技股份有限公司、臺州富嶺塑膠有限公司、北京工商大學(xué)輕工業(yè)塑料加工應(yīng)用研究所、北京永華晴天科技發(fā)展有限公司、北京雙健塑料包裝制品有限公司、安徽恒鑫環(huán)保新材料有限公司、常州龍駿天純環(huán)?？萍加邢薰?、漳州綠塑新材料有限公司、深圳市虹彩新材料科技有限公司、武漢華麗生物股份有限公司、蘇州漢豐新材料股份有限公司、浙江綠禾生態(tài)科技股份有限公司、浙江南益生物科技有限公司、義烏市雙童日用品有限公司、拉扎斯網(wǎng)絡(luò)科技（上海）有限公司、北京三快在線科技有限公司、佛山碧嘉高新材料科技有限公司、江蘇中科成長環(huán)?？萍加邢薰?、甘肅莫高陽光環(huán)保科技有限公司、四川大學(xué)、國家塑料制品質(zhì)量監(jiān)督檢驗中心（北京）、寧波鉅億新材料科技有限公司、廣東崇熙環(huán)?？萍加邢薰尽?/div>
本部分主要起草人：翁云宣、王熊、周迎鑫、周義剛、劉赟橋、嚴(yán)峻、黃河、袁威、嚴(yán)德平、葉新建、支朝暉、許燕龍、陳曉江、張立斌、劉小文、裘煜、樓仲平、李二橋、陳啟早、王三虎、苗虹、楊碧聰、李俊、上官智慧、杜廣真、丁冬、吳剛、王蕾、李字義、胡建強、魏達、裴小勒。
本部分所代替標(biāo)準(zhǔn)的歷次版本發(fā)布情況為：
--GB 18006.1-1999；
--部分代替 GB/T 18006.1-2009。
1 范圍
本部分規(guī)定了一次性可降解餐飲具的定義和術(shù)語、分類、技術(shù)要求、試驗方法、檢驗規(guī)則及產(chǎn)品包裝標(biāo)識、包裝、運輸、貯存要求。
本部分適用于3.3定義的，以樹脂、淀粉、植物纖維等各種原料制得的可降解一次性餐飲具，也適用于接觸食品層覆有或涂有或復(fù)合有生物降解塑料薄膜或片的其他可降解一次性餐飲具。
本部分不適用于紙杯、紙碗等紙質(zhì)餐飲具。
2 規(guī)范性引用文件
下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 462 紙、紙板和紙漿 分析試樣水分的測定
CB/T 2828.1 計數(shù)抽樣檢驗程序 第1部分：按接收質(zhì)量限（AQL）檢索的逐批檢驗抽樣計劃
GB/T 9345.1-2008 塑料 灰分的測定 第1部分：通用方法
GB/T 15337 原子吸收光譜分析法通則
GB/T 19276.1 水性培養(yǎng)液中材料最終需氧生物分解能力的測定 采用測定密閉呼吸計中需氧量的方法
GB/T 19276.2 水性培養(yǎng)液中材料最終需氧生物分解能力的測定 采用測定釋放的二氧化碳的方法
GB/T 19277.1 受控堆肥條件下材料最終需氧生物分解能力的測定 采用測定釋放的二氧化碳的方法 第1部分：通用方法
GB/T 19277.2 受控堆肥條件下材料最終需氧生物分解能力的測定 采用測定釋放的二氧化碳的方法第2部分：用重量分析法測定實驗室條件下二氧化碳的釋放量
GB/T 19811 在定義堆肥化中試條件下塑料材料崩解程度的測定
GB/T 22047 土壤中塑料材料最終需氧生物分解能力的測定 采用測定密閉呼吸計中需氧量或測定釋放的二氧化碳的方法
GB/T 28206-2011 可堆肥塑料技術(shù)要求
GB/T 32106 塑料 在水性培養(yǎng)液中最終厭氧生物分解能力的測定 通過測量生物氣體產(chǎn)物的方法
GB/T 33797 塑料 在高固體份堆肥條件下最終厭氧生物分解能力的測定采用分析測定釋放生物氣體的方法
GB/T 37837 四極桿電感耦合等離子體質(zhì)譜方法通則
EN 13432：2000 包裝 通過堆肥和生物分解評定包裝可回收性的要求 試驗計劃和包裝最后驗收標(biāo)準(zhǔn)的評定（Packaging-Requirements for packaging recoverable through composting and biodegradation-Test scheme and evaluation criteria for the final acceptance of packaging）
OECD 208 化學(xué)品試驗規(guī)范陸生植物種植試驗（Guidelines for the testing of chemicals“ Terrestrial plant test：seedling emergence and seedling growth test”）
3 術(shù)語和定義
下列術(shù)語和定義適用于本文件。
3.1 降解 degradation
可降解 degradation
全生物降解 biodegradation
生物降解 biodegradation
生物分解 biodegradation
在自然界如土壤、沙土、水等條件下，或者是在特定條件如堆肥化或厭氧消化條件下或水性培養(yǎng)液中，可最終被分解為成分較簡單的化合物及所含元素的礦化無機鹽、生物死體的一種性質(zhì)。
注：簡單的化合物，如二氧化碳（CO2）或/和甲燒（CH4）、水（H2O）等。
3.2 一次性餐飲具disposable tableware
預(yù)期用餐或類似用途的器具，包括一次性使用的餐盒、盤、碟、刀、叉、勺、筷子、碗、杯、桶、罐、壺、蓋等，也包括有外托的一次性內(nèi)襯餐具，也包括用餐目的或類似用途的食品包裝物。但不包括無預(yù)期用餐目的或類似用途的食品包裝物如生鮮食品托盤、酸奶杯、果凍杯等，也不包括僅用于食品保鮮、展示、貯存、封裝目的的食品包裝物如餅干襯托、蛋糕盒等。
3.3 一次性可降解餐飲具 degradable disposable tableware
用可降解（3.1）材料制作的一飲性餐飲具（8.2）。
4 分類
本部分規(guī)定的一次性可降解餐飲具按照其使用時的耐熱程度，可以分為耐熱和不耐熱一次性可降解餐飲具。
5 技術(shù)要求
5.1 外觀
外觀應(yīng)符合以下要求：
a）正常色澤；
b）不能有裂縫口及填裝缺陷；
c）表面無油污、塵土、霉變及其他異物；
d）表面平整潔凈、質(zhì)地均勻，無劃痕，無皺折，無起皮或分層，無破裂，無穿孔；
e）有顏色的餐飲具不能有明顯的變色、褪色、顏色深淺不勻（有裝飾要求除外）、污點等；
f）餐飲具表面如有涂裝，涂裝面應(yīng)無流掛、起皮、裂開、起泡等；
g）不能有明顯的異物、起泡、模型缺陷、毛刺、膨脹及其他缺陷。
5.2 結(jié)構(gòu)
結(jié)構(gòu)應(yīng)符合以下要求：
a）邊緣光滑、規(guī)整；
b）對帶蓋的產(chǎn)品，其蓋合應(yīng)方便平整，且容器與蓋應(yīng)匹配；
c）對反彈性蓋的產(chǎn)品，其蓋應(yīng)可別扣；
d）對具有容器功能的一次性可降解餐飲具，應(yīng)能平放穩(wěn)定。
5.3 使用性能
5.3.1 容積偏差
一次性餐盒、碗、杯、罐、壺等具有容器盛裝功能的餐飲具，其容積偏差應(yīng)不大于5%。
容積偏差僅對具有容器盛裝功能的一次性可降解餐飲具有要求，對刀、叉、勺、筷、碟、盤、托、蓋、內(nèi)襯等不作要求。
5.3.2 負(fù)重性能
一次性餐盒、碗、杯等餐飲具，其負(fù)重前后高度變化應(yīng)不大于5%。
負(fù)重試驗僅對在盛裝食品后有可能堆碼或手握的餐盒、碗、杯等一次性可降解餐飲具有要求，對刀、叉、勺、筷、碟、盤、蓋以及有外托的一次性內(nèi)襯餐飲具不作要求。
5.3.3 跌落性能
跌落試驗，三個試樣均不得有任何裂損。
5.3.4 蓋體對折性能
對蓋和容器連體的一次性可降解餐飲具，對折試驗后不應(yīng)有裂紋或損壞。三個試驗樣品均不得有裂紋和損壞。
蓋體對折試驗僅對蓋和容器連體的一次性可降解餐飲具有要求，對蓋和餐盒分體或無蓋的餐盒、碗、杯、盤、碟、刀、叉、勺、筷等不作要求。
5.3.5 耐熱性能
5.3.5.1 耐熱水
耐熱水試驗后，不應(yīng)變形、起皮、起皺，對具有容器功能的餐飲具不應(yīng)變形、陰滲及滲漏。
試驗兩個樣品，均不得有明顯變形、陰滲及滲漏。
耐熱水試驗僅對有可能盛裝熱菜、熱食物及熱飲的盒、杯、碗等一次性可降解餐飲具有要求，對無需耐熱的盤、碟、刀、叉、勺、筷、蓋等一次性可降解餐飲具不作要求，對標(biāo)識不耐熱的一次性可降解餐飲具也不作要求。
對本身不耐熱材質(zhì)制作的一次性可降解餐飲具包括發(fā)泡與非發(fā)泡餐飲具，其應(yīng)明確標(biāo)識耐熱最高溫度，試驗時的耐熱水試驗按照標(biāo)識溫度進行，如沒標(biāo)識則統(tǒng)一按耐熱一次性可降解餐飲具進行試驗。
5.3.5.2 耐熱油
耐熱油試驗后，不應(yīng)變形、起皮、起皺，對具有容器功能的餐飲具不應(yīng)陰滲及滲漏。
試驗兩個樣品，均不得有明顯變形、陰滲及滲漏。
耐熱油試驗僅對有可能盛裝熱菜、熱食物的盒、碗等一次性可降解餐飲具有要求，對無需耐熱油的盤、碟、刀、叉、筷、水杯等一次性可降解餐飲具不作要求，對標(biāo)識不耐熱的一次餐飲具也不作要求。
5.3.6 漏水性
對具有盛裝液體功能的盒、碗、杯等一次性可降解餐飲具，試驗后不應(yīng)漏水。
試驗兩個樣品，均不得有滲漏。
對無盛裝液體功能的一次性可降解餐飲具不作要求，對標(biāo)識無盛裝液體功能的盒、碗、杯等一次性可降解餐飲具不作要求。
5.4 含水量
用天然高分子材料制作的一次性可降解餐飲具如植物纖維模塑餐具等，其含水量應(yīng)不大于7%。
含水量僅對使用天然高分子材料制作的一次性可降解餐飲具有要求，對其他材質(zhì)制作的一次性可降解餐飲具不作要求。
5.5 重金屬及特定元未含量

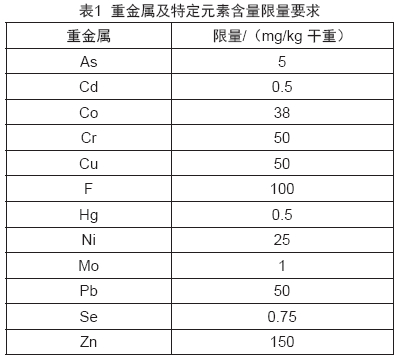

重金屬及特定元素含量要求見表1
注：本部分規(guī)定的重金屬及特定元素含量要求并非從食品安全角度出發(fā)，而是考慮到可降解塑料在環(huán)境中全生物降解后，其有機碳部分被微生物分解轉(zhuǎn)化成了二氧化碳（和/或甲燒）等小分子物質(zhì)，而所含的這些重金屬及特定元素含量會殘留在降解環(huán)境中，所以從環(huán)境安全角度出發(fā)，進行了具體指標(biāo)限值。
5.6 揮發(fā)性固體含量（有機成分含量）
揮發(fā)性固體含量應(yīng)≥51%。
5.7 降解性能
降解性能應(yīng)同時滿足以下要求：
a）相對生物分解率應(yīng)≥90%，且材料中組分≥1%的有機成分的生物分解率應(yīng)≥60%。
b）如果可降解餐飲具由混合物或多種材質(zhì)復(fù)合組成，則組分含量＜1%的有機成分也應(yīng)可生物分解，但可不提供生物分解能力證明，各組分加和總量應(yīng)＜5%。
注：組分含量＜1%的有機成分可生物分解能力可提供產(chǎn)品相應(yīng)檢驗報告或企業(yè)自我聲明。
5.8 可堆肥降解性能
5.8.1 生物分解率
生物分解率應(yīng)同時滿足以下要求：
a）相對生物分解率應(yīng)≥90%，且材料中組分≥1%的有機成分的生物分解率應(yīng)≥60%。
b）如果可降解餐飲具由混合物或多種材質(zhì)復(fù)合組成，則組分含量＜1%的有機成分也應(yīng)可生物分解，但可不提供生物分解能力證明，各組分加和總量應(yīng)＜5%。
5.8.2 崩解率
崩解率應(yīng)≥90%。
5.8.3 生態(tài)毒性
植物出芽率和植物生物質(zhì)量比應(yīng)≥90%。
注：可堆肥性能僅當(dāng)一次性可降解餐飲具宜稱是可堆肥時進行要求。降解性能是可降解餐飲具在不同環(huán)境條件下的一種降解能力體現(xiàn)。檢測方法可以是堆肥、水環(huán)境、土壤等條件，但可堆肥主要是指可降解餐飲具能在堆肥化條件下完全降解。
6 試驗方
6.1 外觀與結(jié)構(gòu)
在實驗室中用45°角射燈觀察。
6.2 容積偏差
根據(jù)一次性可降解餐飲具制品的規(guī)格，取相應(yīng)容量的量簡，將（23土1）℃的水（蒸餾水或去離子水）加入試樣容器內(nèi)，至容器內(nèi)水平最高處與容器口平面相平，將水小心倒大量簡內(nèi)，讀數(shù)并記錄。
試驗時，取三個樣品進行檢驗，取三個樣品檢驗結(jié)果的平均值作為最終檢驗結(jié)果。
按式（1）計算一次性可降解餐飲具的容量偏差：
式中：
D--一次性可降解餐飲具樣品的容量偏差；
V0--一次性可降解餐飲具樣品容量的標(biāo)稱值，單位為毫升（mL）；
V1--一次性可降解餐飲具樣品容量的平均值，單位為毫升（mL）。
6.3 負(fù)重試驗
6.3.1 試驗設(shè)備：200mm×150mm×3mm的平板玻璃兩塊，3kg砝碼，精確度為1mm的金屬直尺。
6.3.2 試驗步驟：取試樣一只，將盛裝食品的主體部分倒扣排放在平滑玻璃板上，再放上另一塊平板玻璃。先用金屬尺測量平板玻璃下表面至桌面的高度。然后將3kg砝碼置于平板玻璃中央處，負(fù)重1min立即精確測量上述高度。
注：對容積小于500mL一次性水杯，負(fù)重試驗的砝碼為1kg。
另取試樣一只，重復(fù)以上步驟。
用式（2）分別計算每只試樣負(fù)重變化率，取兩只試樣負(fù)重變化率的算術(shù)平均值為負(fù)重變化率。
式中：
W--試樣的負(fù)重變化率；
H0--試樣負(fù)重前高度，單位為毫米（mm）；
H--試樣負(fù)重后高度，單位為毫米（mm）。
6.4 跌落試驗
在常溫下，將試樣距平整水泥地面0.8m高處，底部朝下，自由跌落一次，觀察試樣是否完好無損。試驗時，取三個樣品進行檢驗。
6.5 蓋體連接對折試驗
將帶蓋餐飲具試樣連續(xù)開合15次，觀察與盒體連接處有無裂紋和損壞。試驗時，取三個樣品進行檢驗。
注：僅對蓋盒連體餐飲具進行檢驗。
6.6 耐熱試驗
取試樣一只，放在襯有濾紙的搪瓷盤上，注滿95℃士5℃的熱水（方便面碗用100℃熱水）或熱食用油（飲具只做100℃水耐熱試驗），再移到60℃恒溫箱內(nèi)靜置30min后觀察樣品有無變形，有無陰滲、滲漏的跡象。
取另外試樣一只，重復(fù)以上步驟。
6.7 漏水試驗
取試樣放在襯有濾紙的搪瓷盤上，注滿23℃士2℃的水，靜置30min后觀察樣盒有無變形，盒底有無陰滲、滲漏的跡象。
6.8 含水量
按GB/T 462要求檢驗。
試驗時，取三個樣品進行檢驗，取三個樣品檢驗結(jié)果的平均值作為最終檢驗結(jié)果。
6.9 重金屬及特定元素含量
6.9.1 重金屬含量
將樣品經(jīng)高壓系統(tǒng)微波消解，然后用原子吸收儀按GB/T 15337進行測試，或者用四極桿電感耦合等離子體質(zhì)譜儀按照GB/T 37837進行檢測。仲裁時按照GB/T 15337進行檢測。
6.9.2 氟含量
將樣品石英砂放在燃燒舟里混合，蓋上適量石英砂，在通水蒸氣和氧氣情況下高溫爐1250℃中煅燒15min，收集冷凝液。用等離子色譜測定儀進行氟含量測試。
6.10 揮發(fā)性固體含量
揮發(fā)性固體含量按GB/T 9345.1-2008方法A進行測試，測試溫度為550℃。
6.11 降解性能
生物分解率按GB/T 19277.1或GB/T 19277.2或GB/T 19276.1或GB/T 19276.2或GB/T 22047或GB/T 32106或GB/T 33797進行測試。
如仲裁需要時，按GB/T 19277.1進行測試。
6.12 可堆肥降解性能
6.12.1 生物分解率
生物分解率按GB/T 19277.1進行測試。
6.12.2 崩解率
崩解率按GB/T 19811進行測試。
6.12.3 生態(tài)毒性試驗
依照GB/T 28206-2011的6.4.4、0ECD 208和EN 13432：2000中附錄E中修訂的規(guī)定進行測試，試驗樣品堆肥的植物種植出芽率與植物生物質(zhì)量相對于空白堆肥（未進行試驗或試驗開始加入?yún)⒈任镔|(zhì)）試驗，至少90%以上。
7 檢驗規(guī)則
7.1 組批
產(chǎn)品以批為單位進行驗收，同一批原料、同一規(guī)格、同一配方、同一工藝連續(xù)生產(chǎn)的產(chǎn)品，以不超過15t為一批。
7.2 檢驗分為
7.2.1 出廠檢驗
出廠檢驗項目為外觀、結(jié)構(gòu)和使用性能。
7.2.2 型式檢驗
型式檢驗項目為要求中除降解性能外的全部項目，有下列情況之一時，應(yīng)進行型式檢驗：
a）首批生產(chǎn)；
b）當(dāng)原材料品種、產(chǎn)品結(jié)構(gòu)、生產(chǎn)工藝或設(shè)備改變時；
c）出廠檢驗結(jié)果與上次型式檢驗結(jié)果有較大差異時；
d）停產(chǎn)6個月以上，重新恢復(fù)生產(chǎn)時；
e）連續(xù)生產(chǎn)一年時；
f）國家有關(guān)質(zhì)量監(jiān)督部門要求時。
7.3 抽樣方案
7.3.1 外觀與結(jié)構(gòu)

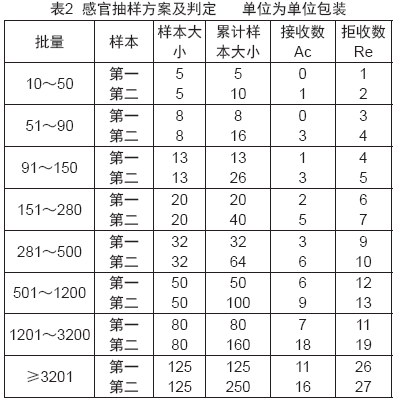

采用GB/T 2828.1的二次正常抽樣方案。檢查水平（IL）為一般檢查水平Ⅱ，合格質(zhì)量水平（AQL）為6.5，其樣本、判定數(shù)組詳見表2。每一單位包裝作為一樣本單位，單位包裝可以是箱、包、個或只等。試驗時從每一單位包裝中隨機取一個產(chǎn)品作為樣本檢驗。
7.3.2 使用性能、含水量 、降解性能
從抽取的樣本中隨機取足夠數(shù)量樣品進行。
7.4 判定規(guī)則
7.4.1 合格項的判定
7.4.1.1 外觀與結(jié)構(gòu)
外觀與結(jié)構(gòu)樣本單位的判定，按5.1和5.2進行。
外觀與結(jié)構(gòu)的檢驗結(jié)果按照表2的規(guī)定進行判定。第一次抽樣檢驗全部給出的第一樣本數(shù)量中，如不合格品數(shù)量小于或等于第一接收數(shù)，則判該項合格；如不合格品數(shù)量大于或等于第一拒收數(shù)，則判該項不合格；如不合格品數(shù)量介于第一接收數(shù)和第一拒收數(shù)之間，則進行第二次抽樣檢驗。第二次抽樣檢驗全部給出第二樣本數(shù)量后，如累計兩次抽樣檢驗不合格品數(shù)量小于或等于第二接收數(shù)，則判該項合格；如累計兩次抽樣檢驗不合格品數(shù)量大于或等于第二拒收數(shù)，則判該項不合格。
7.4.1.2 使用性能
使用性能的判定，按5.3進行，所有指標(biāo)檢驗結(jié)果全部合格則判該項合格；若有不合格項目時，應(yīng)在原批中抽取雙倍樣品分別對不合格項目進行復(fù)檢，復(fù)檢結(jié)果全部合格則判該項合格，否則判該項不合格。
7.4.1.3 含水量
含水量若不合格時，應(yīng)在原批中抽取雙倍樣品進行復(fù)檢，復(fù)檢結(jié)果全部合格則判該項合格，否則判該項不合格。
7.4.1.4 降解性能
一次性可降解餐飲具的降解性能的判定，按5.7進行，檢驗結(jié)果合格則判該項合格；如果不合格，則判降解性能不合格。
7.4.2 合格批的判定
所有檢驗項目檢驗結(jié)果全部合格，則判該批符合本部分。
8 包裝標(biāo)識、包裝、運輸與貯存
8.1 包裝標(biāo)識
最小銷售包裝附有說明性標(biāo)簽，并至少應(yīng)注明以下內(nèi)容：
a）本部分編號；
b）產(chǎn)品名稱（降解環(huán)境條件十具體產(chǎn)品名稱）、種類、材質(zhì)；
c）生產(chǎn)廠名與廠址、批號或生產(chǎn)日期、廠家聯(lián)系方式；
d）如產(chǎn)品聲明耐高溫或不耐熱，應(yīng)標(biāo)識耐用最高溫度；
e）應(yīng)標(biāo)識可接觸食品種類；
f）產(chǎn)品的降解標(biāo)識，應(yīng)標(biāo)識降解的條件或環(huán)境；
g）有容量要求的一次性可降解餐飲具，應(yīng)標(biāo)識公稱容積。
8.2 包裝
產(chǎn)品應(yīng)有內(nèi)、外兩層包裝。
包裝應(yīng)整沽、數(shù)量準(zhǔn)確，并符合以下要求：
a）內(nèi)包裝應(yīng)密封，其材料應(yīng)清潔、無異味，并具防塵、防水效能；
b）外包裝箱應(yīng)具抗壓、防塵、防潮性能。
外包裝箱表面應(yīng)標(biāo)識以下內(nèi)容：
a）執(zhí)行本部分編號；
b）產(chǎn)品名稱、種類、材質(zhì)；
c）生產(chǎn)廠名與廠址、批號或生產(chǎn)日期、廠家聯(lián)系方式；
d）產(chǎn)品數(shù)量；
e）如產(chǎn)品聲明耐高溫或不耐熱，應(yīng)標(biāo)識耐用最高溫度；
f）如產(chǎn)品聲明可以降解，應(yīng)標(biāo)識降解；
g）對有容量要求的一次性可降解餐飲具，應(yīng)標(biāo)識公稱容積；
h）產(chǎn)品貯存條件及貯存期；
I）“食品直接接觸用”“食品用”字樣及“防污染、防雨淋、勿壓、輕放”標(biāo)記。
8.3 運輸與貯存
不得與有毒有害或有異昧的物品混運、混放。
在運輸中應(yīng)輕裝輕卸，避免劇烈振動、擠壓和日曬雨淋。
產(chǎn)品應(yīng)放在通風(fēng)、陰涼、干燥的庫房內(nèi)貯存，避免陽光曝曬及雨淋，并遠(yuǎn)離污染源、熱源，防潮、防鼠、防蟲。應(yīng)根據(jù)一次性可降解督飲具性能確定合理貯存保質(zhì)期。
本標(biāo)準(zhǔn)由國家市場監(jiān)督管理總局、國家標(biāo)準(zhǔn)化管理委員會于2020年11月9日發(fā)布，2020年12月31日實施。
關(guān)鍵詞：
一次性餐具
版權(quán)聲明：
1. 轉(zhuǎn)載本網(wǎng)內(nèi)容，請注明來源“中國肉類機械網(wǎng)”，或與本網(wǎng)聯(lián)系，違者將追究法律責(zé)任。
2.本網(wǎng)轉(zhuǎn)載刊登的文章以信息傳播為目的，僅代表作者個人觀點，版權(quán)由原作者或供稿方所擁有，并不構(gòu)成投資建議，據(jù)此操作，風(fēng)險自擔(dān)。
3. 如果轉(zhuǎn)載文章涉及您的合法權(quán)益和版權(quán)問題，或者轉(zhuǎn)載出處出現(xiàn)錯誤，請及時與本網(wǎng)聯(lián)系進行刪除。
4. 友情提醒：網(wǎng)上交易有風(fēng)險,請買賣雙方謹(jǐn)慎交易,謹(jǐn)防上當(dāng)受騙！
5. 投稿與合作熱線：010-88133989， E-mail：mpmpc@126.com
