摘要：為了解決熟食品真空預冷過程中，封閉式捕水器不易清洗，自來水補水不均勻，空氣回壓導致二次污染等問題，設計了一種集冷卻、補水、殺菌、回壓一體化的全自動新型真空預冷機。采用羅茨-水環真空機組解決了封閉式捕水器的弊端；采用小分子水替代自來水，改善補水的不均勻問題；采用臭氧發生器設計臭氧回壓模塊，解決了空氣污染問題。根據初始性能參數，對設備進行了理論計算和選型。改進設計的的新型真空預冷機易于清洗、補水均勻，有效解決了常規真空預冷機在工業應用中存在的問題，具有實際應用價值。
關鍵詞: 真空預冷機；臭氧殺菌；小分子水；開式捕水器
近年來，在熟食品冷卻領域，真空預冷技術以其快速降溫、降溫均勻、清潔環保的優勢受到食品加工企業的歡迎。研究表明，溫度是影響熟食品品質的重要因素之一，30～60℃是細菌的最佳繁殖區，為了將加工好的高溫熟食快速躍過這一區域，以熟肉為主食的國家對食品冷卻時間均出臺了嚴格規定。英國對高溫肉制品的規定為：對于質量2.5kg、厚度5cm的大塊熟肉，其芯部從74℃降到10℃所需時間應低于2.5 h。上海市政府要求熟食品的芯部溫度從74℃到10℃的冷卻時間小于2h。傳統的風冷、水冷等冷卻方式多采用熱傳導方式散發熱量，降溫緩慢，很難達到規定要求；而真空預冷技術主要依靠熱對流方式將食品內部水分蒸發吸熱來降低溫度，可在食品內外同時傳遞熱量，傳熱效率高，降溫速度快，很好地降低了物料在高溫階段產生的淀粉糊化，油脂氧化等反應；同時也有效地減少了物料冷卻過程中在30～60℃范圍所產生的細菌繁殖，有利于提高食品的保鮮期、貨架期。真空預冷技術能滿足食品安全的需求，但現有真空預冷機在使用過程中還存在一些問題，為了保證密封性，通常將捕水器密封在真空室與真空泵之間，但在工業應用中，這種密封式捕水器隨著長期工作，熟食品中油性物質在捕水器盤管上凝結，導致捕水器制冷效果變差，能耗增加，由于采用焊接密封，不易對內部盤管進行清洗。另外，產品冷卻后，真空室回壓方式多采用直接通空氣或簡單過濾，食品再次接觸空氣容易導致二次污染。為減少真空預冷中的產品失水，目前廣泛的做法是在真空室頂部安裝噴頭噴灑自來水對食品補水，這種補水工藝存在不均勻性。
1 真空冷卻機改進設計
針對真空預冷機使用過程中存在的問題，提出了一種改進型真空預冷系統，其主要包含真空系統、制冷系統、臭氧回壓系統、補水系統、控制系統，如圖1所示。與傳統真空預冷機相比，本系統具有以下優點:
1)將密封式捕水器更改為可打開的冷水水箱，便于對水箱內盤管清洗；
2)增加臭氧發生裝置產生臭氧用于冷卻后的回壓殺菌，更加安全可靠；
3)在工藝上用小分子水替代自來水對冷卻后的食品補水，小分子水滲透性強，補水更加均勻。

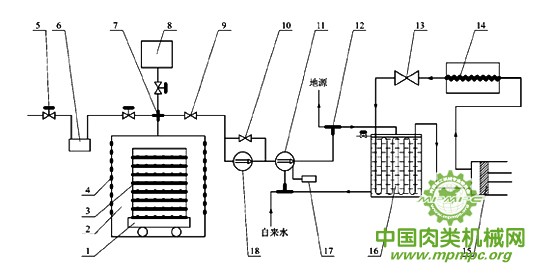

1.推車；2.真空室；3.托盤；4.霧化噴頭；5.電磁閥；6.臭氧發生裝置；7.四通連接件；8.小分子水水箱；9.真空閥；10.旁通閥；11.水環泵；12.三通閥；13.節流閥；14.冷凝器；15.壓縮機；16.開式捕水器；17.變頻器；18.羅茨泵。
圖1 新型真空預冷機系統示意圖
1.1 真空系統
真空系統是真空預冷機的核心組成部分，用于降低真空室壓力。本系統選用羅茨—水環泵真空機組對真空室抽真空，水環泵適宜于抽除大量水蒸氣。但水環泵的極限壓力為3300Pa左右，僅使用水環泵無法滿足預冷終溫要求，因此串聯羅茨泵后可滿足降壓降溫需求。將水環泵作為前級泵對真空室預抽真空，前期先啟動水環泵，此時，由于羅茨泵進氣口、排氣口氣壓差較大，開啟旁通閥，真空室中的氣體一部分經過旁通閥進入水環泵，另一部分通過羅茨泵轉子自轉也進入水環泵，顯然抽氣速率增加，可快速達到羅茨泵的預真空壓力。當羅茨泵進排氣壓差較小，關閉旁通閥，開啟羅茨泵，真空機組正式運行，這種方法能大大縮短預抽時間。采用變頻器實時控制水環泵功率，可降低能耗。水環泵進水口連接開式捕水器水箱，其中冷卻水作為水環泵補水水源，當水環泵抽真空時，會將真空室內的高溫蒸氣與水環泵中的冷卻水混合并進行熱交換，蒸氣隨之冷凝，與氣體一起通過排氣口進入開式捕水器水箱。
1.2 制冷系統
制冷系統主要冷卻開式捕水器中水溫，水環泵抽取水箱中冷卻水，用于冷凝來自真空室的高溫水蒸氣。所設計的開式捕水器由水箱和盤管構成，由于水的比熱容大，用水做載冷劑換熱速度快，高溫水蒸氣在水環泵將熱量傳遞給冷卻水并與之凝結混合，水環泵將混合水、空氣一起排進捕水器水箱，水箱盤管內制冷劑對混合水循環冷卻。本系統中開式捕水器水箱可打開，便于對內部盤管清潔，有利于提高預凍機預冷效率。
1.3 臭氧回壓裝置
在真空冷卻系統中增設了臭氧發生器，將臭氧作為真空室的回壓補氣，可避免空氣中的微生物污染食品，同時對真空室殺菌消毒。為滿足工業應用，在冷卻過程中將臭氧發生器產生的臭氧先保存在高壓儲氣罐中，等真空室溫度降到設定值后，將高壓儲氣罐與真空室接通可快速回壓。
1.4 補水裝置
設計超霧化噴頭噴灑小分子水對食品補水，霧化噴頭安裝在真空室兩側，噴頭位置根據推車大小及托盤位置可調節，使得小分子水的噴灑更加均勻，小分子水滲透性強，在負壓作用下更易滲透到食品內部，使得補水均勻。
1.5 控制系統

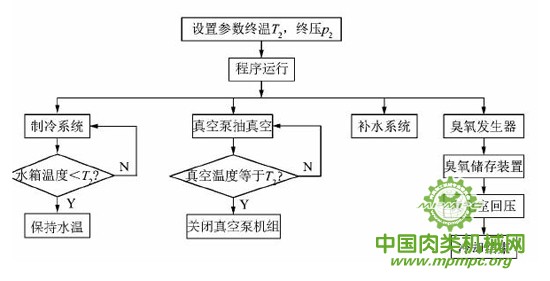

控制系統對真空室溫度、壓力等參數實時監測，并對真空系統、制冷系統、補水系統、臭氧回壓系統等進行調控，控制著整機的工作過程。圖2為改進型真空冷卻機工作流程圖，通過觸摸屏人機操作界面，設置真空室終溫、終壓、冷卻時間及開式捕水器水箱溫度等重要參數，并在設備運行過程中顯示監控信息。當監測到真空室冷卻效果達到要求后，控制打開補水系統，按照設定好的補水量對產品補水，隨之打開臭氧儲存裝置，將臭氧通入真空室回壓殺菌，監測到內外壓力平衡后，等待一定時間，打開箱門完成冷卻過程。
2 新型真空冷卻機工藝流程
根據圖2所示，所設計的真空冷卻系統工作流程為：開始在PLC顯示屏設定預冷終溫，打開三通閥將自來水注入開式捕水器水箱，浸沒水箱內部盤管，打開節流閥、冷凝器、壓縮機，將開式捕水器中水降溫至略低于真空室設定的預冷終溫；將物料放入真空室；關閉真空室，打開真空閥和旁通閥，開啟水環泵開始抽真空。由于剛開始抽真空時，水蒸氣溫度較高，為了提高換熱效率，直接使用自來水冷卻水蒸氣，并直接排出，有利于降低捕水器中油垢的凝結；當真空度降到水環泵抽真空極限壓力時，關閉旁通閥，啟動水環泵串聯的羅茨泵，繼續降低真空室溫度；關閉自來水管，水環泵抽取開式捕水器水箱中的冷卻水冷卻來自真空室中的水蒸氣，水蒸氣冷凝并與空氣混合，水環泵將混合后的水與空氣排至開式捕水器水箱；制冷系統將水冷卻，繼續循環利用；當真空室內溫度達到設定終溫后，關閉真空閥打開電磁閥，通過超霧化噴頭向真空室內部噴灑小分子水對食品補水；補水過程中打開電磁閥，臭氧發生器將臭氧通入真空室，對真空室回壓并對真空室、食品殺菌消毒；當真空室壓力回升至與外界壓力平衡后關閉電磁閥，打開真空室，取出，完成食品冷卻殺菌過程。
3 主要部件計算
3.1 初始工況
根據SB/T 10791—2012《熟食品真空預冷機》標準，以熱水為對象進行理論計算，設定真空室容積V0 =1m3，水的裝載量M0 =200kg，水比熱容Cp=4.2×103J/( kg·K)，起始溫度T1=90℃，終點溫度T2=5℃，初壓P1=101 300Pa，終壓P2=872Pa，失水量M1，取水蒸氣蒸發潛熱L=2485kJ/kg。
圖2 改進型真空冷卻機工作流程圖
3.2 真空泵
為滿足生產工藝工作壓力的要求，真空泵選型時，其工作壓力應低于要求真空度的1/5。設定極限情況下要求真空度為600Pa，真空獲得設備工作壓力應低于120Pa，取100Pa。設定將1m3的容器從101300Pa降到100Pa所需時間為240s，主泵(羅茨泵) 抽氣速率按照公式計算:
式中：t 為空載時達到終壓所用時間，sp1為真空泵抽氣速率。
各級真空泵之間抽速比(主泵抽速與前級泵抽速比值)不宜大于3，一般取2。則水環泵抽氣速率sp2為:
sp2= 66.3/2=33.1 L/s。
根據SB/T 10791—2012《熟食品真空預冷機》標準以及抽氣速率需求，本系統所選擇的羅茨泵、水環泵具體參數如表1～2所示。
表1 羅茨泵性能參數
| 型號 | 抽氣速率/（L·s-¹） | 最高允許壓差/Pa | 極限壓力/Pa |
| ZJP-70 | 70 | 8000 | 0.05 |
| 型號 | 功率/kW | 噪聲/dB | 轉速/（r·min–¹） |
| ZJP-70 | 1.1 | 75 | 2825 |
表2 水環泵性能參數
| 型號 | 抽氣速率/（L·s-¹） | 極限壓力/Pa | 功率/kW |
| 2BV-5110 | 45.8 | 3300 | 4 |
| 型號 | 工作液流量/（L min-¹） | 噪聲/dB | 轉速/（r·min–¹） |
| 2BV-5110 | 6.7 | 63 | 1440 |
3.3 制冷機組
本系統中制冷機組選用Ｒ22為制冷劑，主要降低水箱和來自真空室中的水蒸氣溫度，因此制冷機組的制冷量計算可分為兩部分。水環泵工作液流量為6.7kg/min，考慮到冷卻時間、制冷效率、管道等因素，設定水箱中水為100kg，常溫20℃。為防來自真空室的液體進入水箱后溢出，需預留一部分容積，水體積占水箱體積的80%，且能浸沒盤管，據此可根據空間設計水箱規格。
預冷前將水箱內100kg水從20℃降至4℃，為冷卻高溫蒸氣做準備，所需制冷量Q1為:
Q1=Cp·100·(20－4)=6720kJ。
預冷過程中將真空室內水溫從90℃降至5℃所需制冷量Q2為:
Q2=Cp·M0·(T1－T2)=71400kJ。
根據能量守恒定律，物料降低到終溫散出的熱量Q2等于水分完全蒸發吸收的熱量Q3，即：
Q2=Q3=M1·L。
由此可求得理論失水量：
M1=28.7kg。
假定這部分水全部進入水箱且被冷卻到4℃，則所需制冷量Q4在極限條件下( 溫度為最大值90℃)應為:
Q4=10475kJ。
故制冷機組選型時只需考慮滿足預冷過程中所需制冷量Q4即可。設定冷卻時間為20min，可選制冷機組制冷量為12000W。
3.4 臭氧儲存罐
根據氣體狀態方程，已知真空室容積V0，初壓p1，終壓p2。根據實際空間要求選擇合適的儲氣罐體積V1，則:
p1(V0+V1)=p2V0+pV1。
式中：p為儲氣罐內壓力，終壓p2遠小于p，可忽略。
設定儲罐內壓力為5MPa，則儲氣罐體積為0.25m3，由此還可求出所需臭氧質量，臭氧發生器持續產生臭氧，并通入儲氣罐，直到達到要求終止。
4 結語
課題組設計的新型真空預冷機以真空預冷技術為核心，通過羅茨-水環泵真空機組，避免了封閉式捕水器由于油垢凝結導致制冷效果變差的不足；加入臭氧回壓模塊，將臭氧通入抽真空后的真空室，在回壓的同時，起到殺菌消毒的作用，避免了空氣回壓帶來的二次污染；同時小分子水滲透性強，溶解性好，采用小分子水能夠使得補水更加均勻。課題組設計的改進型真空預冷機系統，解決了工業應用中熟食品真空預冷機存在的問題，通過對系統中主要部件的選型計算，確定了系統功率，在實際生產冷卻中具有重要的應用價值。
