摘要：詳細介紹一種便于自制的混合氣氣調充氣包裝裝置。該裝置采用流量法得到各種所需的混合氣體，其所有部件均可從市場上采購獲得，制備時無需任何機械加工即可自行組裝完成。該裝置的充氣精度為±2％，適用于肉類和食用菌類的氣調包裝試驗。由于受浮子流量計量程比的限制，不適用于果蔬類產品的包裝試驗。

　　關鍵詞：氣調包裝；充氣裝置；浮子流量計

　　氣調包裝技術是指采用具有氣體阻隔性能的包裝材料，將單一氣體或一定比例的混合氣體（通常為O₂、CO₂、N₂中的2種或3種）充入包裝內，以減緩食品在物理、化學、生物等方面發生的質量下降的速度，從而延長食品貨架期，提升食品價值的技術。當前，越來越多的食品實驗室開展了有關氣調包裝的技術開發和研究，但由于受規劃、資金及使用率等因素的影響，擁有氣調包裝設備的實驗室并不多見。本課題組在實踐的基礎上，自行研制了一種便于自制的氣調包裝充氣裝置，該裝置所有元器件均可從市場采購，便于組裝，可使缺乏機械加工設備和能力的食品實驗室具備氣調包裝能力。

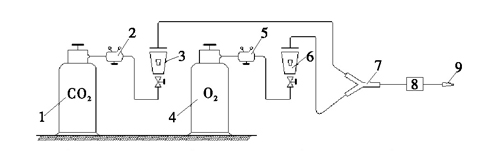

　　為便于表述，以充O₂和CO₂混合氣的氣調充氣裝置（見圖1）為例進行論述。充氣裝置由氣源、減壓穩壓閥、浮子流量計、三通和充氣頭等組成。

　　在高壓氣瓶中的壓縮O₂和CO₂，經各自的減壓穩壓閥，減壓穩壓成相同壓力的低壓氣體后，分別送至各自的浮子流量計，再按所需的O₂和CO₂配比，分別調節相應流量計的流量至所需值，氣體按所需比例送至三通進行兩氣混合，混合氣經氣容緩沖，送至充氣頭進行充氣。

　　配制某種配比的混合氣時，需按該種混合氣中各組分的配比控制相應氣流的流量值，并使各組分氣流在無泄漏的情況下相互混合，得到所需配比的混合氣。
由流量定義知：

式中：


　?。?mdash;充氣流量，L/s；

　　t1——充氣開始時間，ｓ；

　　t2—充氣結束時間，ｓ。

　　當ｑ為常量時：

　　因中國JB/T 9255—2015《玻璃轉子流量計》規定的氣體浮子流量計的標準狀態為：溫度20℃，絕對氣壓0.101 325MPａ，所以浮子流量計是在標準狀態下標定刻度的。因此，以下分兩種情況進行論述。

　　假設需配制O₂與CO₂氣體體積比為m/n的混合氣，則：

　?、?當浮子流量計工作在標準狀態下時，由式（2）可得：

　　式中：

　　V充－充氣（O₂或CO₂）量，L；ｑ示值—流量計示值，L/s。

　　為得到O₂與CO₂氣體體積比為ｍ/ｎ的混合氣，則需使：





　　由式（3）、（4）得：

　　即：只需將兩流量計的流量示值調至m/n即可。

　?、?當浮子流量計工作在室溫（10～30℃）和減壓穩壓閥出口壓力調節范圍0.02～0.25MPa內的狀態下時，可用式(6)對流量計示值進行修正：

　　式中：

　　qo—換算至標準狀態下的流量，L/s；

　?。袷局?mdash;流量計示值，L/s；

　　Po—絕對氣壓力，0.101325MPa；

　　To—絕對溫度，293.15K；

　　P—流量計工作絕對壓力，MPa；

　　T—流量計工作絕對溫度，K。

　　為得到O₂與CO₂氣體體積比為m/n的混合氣，由式（4）、（5）知，只需使

　　因兩種高壓氣瓶長期存放于同一室溫下，且工作時已將兩種氣體穩壓至相同的壓力，即To₂＝Tco₂，Po2＝Pco₂則由式（6）、（7）可得

　　由以上論述可知，在這兩種情況下，均只需將兩流量計的示值調至m/n即可。

　　購買高壓鋼瓶裝的高純O₂和食品級CO₂（純度均為99.5％以上）各1瓶、輸出壓力調節范圍0.02～0.25MPa的O₂減壓閥和CO₂減壓閥各1只。

　　使用時需注意：高壓O₂鋼瓶和O₂減壓閥應絕對禁油，不能使二者與汽油或潤滑油相接觸；CO₂氣路應使用有防干冰功能的CO₂減壓閥來增加流量的穩定性。組裝時按說明書要求，將各自的減壓閥安裝在高壓鋼瓶上。

　　浮子流量計較其他種類的流量計更適合測量小流量，且壓力損失小，因此，適用于本裝置的工作狀況。選用浮子流量計時，應注意以下幾點：

　　2.2.1　浮子流量計的選用

　?。?）被測氣體種類應與浮子流量計標注的氣體種類相一致，因浮子流量計的刻度是用該種氣體標定和檢定的。若浮子流量計沒有標注被測氣體，則表明被測氣體為空氣。

　?。?）應選用1.5級以上的浮子流量計，以保證裝置的充氣精度。因根據試驗誤差合成定侓，只有選用了1.5級以上的浮子流量計，同時考慮到氣源氣體的精度、真空包裝的真空度、溫度和壓力等因素造成的間接誤差，才能保證本裝置的充氣精度為±2％。

　　2.2.2  測量范圍和充氣時間的關系　浮子流量計的測量范圍應根據各自實驗室常用的氣調包裝袋的大小來確定。充氣流量太小會降低工作效率，太大則不易操作。

　　本研究推薦選用流量計測量范圍是：25～250L/h。以實驗室常用的肉類試驗為例：每袋包裝量100ｇ、充氣量500ｍL，則當需要配置20％CO₂／80％O₂的氣體組分時：

　?、?若qco₂取測量范圍下限25L/h，則由式(8)得：

　　qo₂ ＝qco₂×4＝100L/h

　　則裝置的充氣流量為：ｑ充氣＝qco₂＋qo₂＝125L/h＝34.72ｍL/ｓ

　　此時每袋充氣時間為：T＝500ｍL÷34.72ｍL/ｓ＝14.4ｓ

　?、?若qo₂取測量范圍上限250L/h，則由式（8）得：

　　qco₂＝qo₂÷4＝62.5L/h

　　則裝置的充氣流量為：ｑ充氣＝qo₂＋qco₂＝312.5L/h＝86.8ｍL/ｓ

　　此時每袋的充氣時間為：T＝500ｍL÷86.8ｍL/ｓ＝5.8ｓ

　　由以上計算可知，每充1袋的可調時間范圍：5.8～14.4ｓ，還是較合適的。

　　實驗室做肉類試驗時所沖入的混合氣的范圍通常為：20％CO₂／80％O₂至80％ CO₂／20％O₂，因此，在該范圍之間的其他混合比的充氣時間可調范圍更大，完全適用。

　　可購買30ｍｍ×30ｍｍ×1ｍｍ 貨架角鋼、貨架專用角片、M6ｍｍ×12ｍｍ螺絲和M6ｍｍ螺母來組裝固定流量計的角鋼架。圖2為角鋼架尺寸推薦圖，其中，底座在前面加寬的部分是為了在調節流量計時使角鋼架更穩定。流量計可直接固定在橫梁上，固定時，前后和左右兩個方向均要保持垂直。推薦的角鋼架應放在實驗桌上使用。

　　

　　本裝置可直接采用室內煤氣管線組件進行連接。按實際需要長度購買Ф10ｍｍ煤氣橡膠軟管；再購1個煤氣三通和若干卡口。按圖１用橡膠軟管將各部分連接，每個軟管接頭處用卡口卡緊。充氣頭可采用中性筆筆桿，其外徑大小恰好與軟管口徑相配。

　　當管線過短時，為避免充氣頭插入包裝袋時造成的壓力變化對氣路穩定性的影響，可在三通和充氣頭間加一個3L以上的容器作為氣容，以達到維持氣路穩定性的目的。當浮子流量計至充氣頭的管線超過5ｍ時，由于管線本身會吸收這一波動，因此不需再安裝氣容。

　　① 高壓氣瓶應放置在墻角等不易觸碰處，同時近處不得使用熱源。

　?、?先用真空包裝機對樣品進行真空封裝，再在樣品袋上剪一小口，插人充氣頭進行充氣，當充至所需氣量時，用熱封機封袋即可。

　?、?包裝前應使裝置的充氣頭放空3min，使管線內的空氣得以充分排出，與此同時可對流量計進行調整。

　?、?除定量配氣并充入高壓鋼瓶的集中供氣型氣調包裝機外，其他氣調包裝機充的氣體均沒做過定量分析。所以，從嚴格意義上來講，做定量氣調包裝試驗時，均應對氣調包裝袋內的各氣體組分進行定量分析，以滿足定量氣調包裝試驗的要求。因此，在用本裝置做定量氣調包裝試驗的過程中，每充一組混合氣包裝組時，可多充一個無食品的樣包，并用二氧化碳紅外線分析儀和順磁式氧氣分析儀或氧化鋯氧氣分析儀對樣包內的樣氣進行定量分析，以更好地滿足定量氣調包裝試驗的需求。無分析儀的實驗室，也可送檢樣包來進行定量分析。

　?、?配置3種氣體的混合氣時，需增加一路氣源和一只流量計，并將三通改為四通。

　　該氣調充氣裝置的充氣精度可達±2％。根據肉類氣調包裝的儲藏條件，一般要求包裝內的O₂含量達10％～80％，CO₂含量達10％～80％；對于食用菌類，通常要求包裝內的O₂含量為10％～80％，而該裝置所制得的氣調包裝試樣中的O2和CO2的配比含量均可達9％～91％，因此，可滿足肉類和食用菌類氣調包裝試驗的要求。

　　該裝置的最大優點在于：費用低且便于制作，其所有部件全部可從市場上采購得到，制備時無需任何機械加工，即可自行組裝完成。缺點在于：新鮮果蔬的氣調包裝儲藏條件一般為：O₂濃度配比1％～5％，CO₂濃度配比1％～5％；只有少量的濃度配比上限為10％，因而，不能滿足果蔬類氣調包裝的要求。
