前言
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會歸口。
本標準負責起草單位：中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械總公司。
本標準參加起草單位：石家莊曉進機械制造科技有限公司、石家莊博安不銹鋼設備有限公司、河北衡水鴻吳企業有限責任公司、蘇州市惠德食品機械工程有限公司。
本標準主要起草人：吳建國、王國扣、白玉峰、朱國芳、李新杰、沈惠林。
本標準為首次發布。
1 范圍
本標準規定了肉類加工機械真空定量灌裝機的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于腸衣包裝的真空定量灌裝機（以下簡稱灌裝機）。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，
其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 191 包裝儲運圖示標志（GB/T 191—2008，ISO 780：1997，MOD）
GB/T 2423.38 電工電子產品環境試驗 第2部分：試驗方法 試驗R：水試驗方法和導則（GB/T 2423.38—2008，IEC 60068-2-18：2000，IDT）
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通過技術條件（GB 5226.1-2008，IEC 60204-1：2005，IDT）
GB/T 7311 包裝機械分類與型號編制方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求（GB 19891—2005，ISO 14159：2002，MOD）
JB/T 7232 包裝機械 噪聲聲功率級的測定 簡易法
SB/T 227 食品機械通用技術條件 電氣裝置技術要求
3 產品分類
3.1 型號

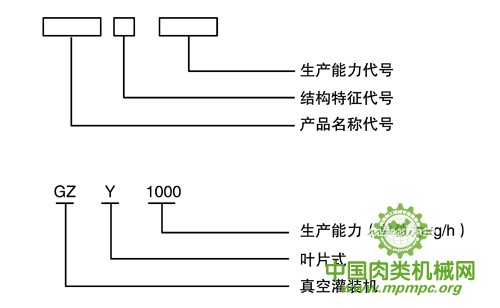

灌裝機型號編制形式應考慮產品結構特征，產品名稱代號應符合GB/T 7311的規定。其中，產品主要名稱代號用灌裝機字母“G”居首表達，產品輔助名稱代號用真空字母“Z”居第二位表示。其型號編制形式如下：
注；現有真空定量灌裝機的產品結構特征有葉片式（Y）、螺桿式（L）、齒輪式（C）和柱寨式（Z）。
3.2 基本參數
灌裝機的基本參數見表1。
表1 基本參數
| 項目名稱 | 參數值 |
| 原料損失率（%） 定量范圍 g 定量精度 g 灌裝精度合格率 ( % ) 正常運轉躁聲 ｄB（A） 平均無故障工作時間 ｈ |
≤0.5 5～99999 ≤±5(在200g時) ≥97 ≤80 ≥600 |
4 技術要求
4.1 灌裝機應按經規定程序批準的產品圖樣和技術文件制造，可與打卡機及腸衣定量扭結
裝置聯動。
灌裝機材料的選擇和設備結構應符合GB 16798 和GB 19891的規定。
肉料斗、灌腸管、肉泵腔等與物料接觸的部件內壁（包括焊接處）要光潔、平整、無
死角，無存料縫隙。
氣路、油路的鏈接應密封，無滲油和漏氣現象。
灌裝機外表面應清潔，不應有凸凹不平、劃痕的缺陷，機架表面涂層應均勻、牢固，
外罩不銹鋼經噴丸或拋光或拉絲處理。標志應齊全、完整、正確。
4.6 灌裝機運轉應平穩，運動零部件動作應靈敏、協調、準確，無卡阻和異常聲響。
4.7 與物料接觸部件應易拆卸，各部件無清洗死角。
4.8 在正常工作條件下，生產率應符合設計能力要求。
4.9 真空系統的氣密件不應有漏氣現象，泵腔應密封可靠。
4.10 灌裝機中的潤滑油不得滲入原料區和接觸原料。
4.11 在預定使用壽命期內。灌裝機的正常工作環境應滿足：
a）環境溫度：5℃～40℃（海拔不高于1000m時）：
b）相對濕度：≤90%；
c）電源頻率：（50±1）Hz；
d）灌裝充填物：肉糜或肉塊以及相似均質的充填物料。
4.12 電氣部件應有安全防水措施，經淋雨試驗后電氣絕緣性能應仍滿足4.13的要求。
4.13 電氣控制系統應安全可靠，指示燈顯示應正常，各線路接頭應聯接牢固，有急停按鈕。電氣裝置中的指示燈和按鈕顏色應符合GB 5226.1的規定，其安全性能還應符合下列要求：
a）接地：灌裝機應有接地裝置和明顯的接地標志，接地電阻應符合SB/T 227的規定。
b）絕緣電阻：動力電路導線和保護接地電路間施加500Vd.c時測得的絕緣電阻應不小于1M?。
c）耐壓強度：最大試驗電壓1000V應施加在動力電路導線和保護聯結電路之間近似
1ｓ時間。
5 試驗方法
5.1 灌裝機的輔助試驗設備為電子臺秤，分度值應不大于0.5g。
5.2 試驗材料為肉糜或肉塊以及相似均質的充填物料。
5.3 灌裝機的外觀檢驗和裝配質量用目測方法或開機運轉檢查。
5.4 定量調節以肉糜或肉塊作為灌裝物，在任一定量值下進行灌裝，用電子臺秤測量前后定量值的變化，重復測量兩組，計算平均變化量。
5.5 定量精度在定量范圍內均勻選取兩個定量值，每個定量值灌裝20次，用電子天平稱取每次的質量，計算平均值，然后與每次的質量比較，計算每次的偏差。
5.6 灌裝機的空載運轉試驗應在外觀及電氣裝置檢驗后進行，運轉時間不少于40 min。
5.7 灌裝機生產率應在空運轉試驗合格后進行。在灌裝機投料正常工作5 min后，測定連續工作30min，計算灌裝機的生產率，檢驗灌裝機是否能夠達到設計要求。
5.8 真空系統的氣密性試驗，必須在額定工作壓力下進行空運轉，觀察真空系統各部位不得有滲漏現象，連續運轉時間不應少于2 h。
5.9 灌裝機的工作噪聲測量應按JB/T 7232的規定進行。
5.10 防水性能應按GB/T 2423.38中規定的方法進行防水試驗，其中降雨強度為（10±5）mm/h，水滴尺寸為（1.9±0.2）mm，持續時間10min，噴射角度0°。試驗后按本標準5.11的方法測量接地電阻、絕緣電阻和耐壓強度。
5.11 電氣安全性能采用下列方法進行：
5.11 電氣安全性能采用下列方法進行：
a）接地電阻：用接地電阻表測量。
b）絕緣電阻：用 500V絕緣電阻表測量。
c）耐壓強度：用耐壓試驗儀進行測試。
6 檢測規則
6.1 灌裝機必須經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
6.2 檢驗分類：
產品檢驗分出廠檢驗、型式檢驗。
6.3 出廠檢驗：
每臺灌裝機均應進行出廠檢驗。出廠檢驗項目為外觀、裝配質量、安全性能、空運轉
試驗以及定量調節、定量精度、灌裝精度合格率、生產率和氣密性。
6.4 型式檢驗：
6.4.1 有下列情況之一，應進行型式檢驗：
a）正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
b）停產一年以上再投產時；
c）新產品的試制定型鑒定時；
ｄ）國家質量監督部門提出進行型式檢驗的要求時；
ｅ）出廠檢驗結果與上次型式檢驗有較大差異時；
?。妫┱Ｉa(chǎn)每兩年應進行一次。
6.4.2 抽樣及判定規則：
從出廠檢驗合格的產品中隨機抽樣，每次抽樣兩臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則型式檢驗不合格，其中安全性能不允許復檢。
7 標志、包裝、運輸和貯存
7.1 標志
標牌應固定在灌裝機的明顯位置，標牌的要求應符合GB/T 13306的規定。除標示安全警示外，還應標示下列內容：
a）制造企業名稱或商標；
b）產品名稱、型號；
c）制造日期、出廠編號；
d）主要技術參數；
e）產品執行標準號。
7.2 包裝
a）灌裝機的包裝應符合GB/T 13384的規定。
b）灌裝機外包裝上除有本標準7.1規定的標志外，還應標注有小心輕放、向上、防潮
等儲運標志，并符合GB/T 191的規定。
c）灌裝機應罩上塑料薄膜后裝入木質包裝箱內，灌裝機及附件在箱內應牢固固定。
?。洌┌b箱應裝有防潮、防雨措施。
?。澹┌b箱內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
7.3 運輸
a）運輸時應小心輕放，嚴禁雨淋。
b）搬運時嚴禁碰撞，不得損壞產品。
c）按包裝箱上給定方向置于運輸工具上。
7.4 貯存
灌裝機應貯存在通風、清潔、陰涼、干燥的庫房內，遠離熱源和污染源，嚴禁與有害物品同倉混放。在正常保管情況下，自出廠之日起應保證在12個月內不致銹蝕。
本標準由中華人民共和國工業和信息化部于2010年2月11日發布，2010年7月1日實施。
