前言
本標準按照GB/T 1.1—2009給出的規則起草。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：中國食品和包裝機械工業協會肉類加工機械專業委員會、中國包裝和食品機械總公司、嘉興市瑞邦機械工程有限公司、石家莊曉進機械制造科技有限公司、河南雙匯集團、江蘇雨潤集團等。
本標準主要起草人：吳建國、王國扣、梁任、馬建祥、張洪彬、蔡曉湛、曹麗萍、張善耕、趙寧、季建林。
本標準為首次發布。
1 范圍
本標準規定了肉類加工機械煙熏爐的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于對畜、禽、魚等肉制品及其他食品進行煙熏、蒸煮、干燥、燒烤等加工的煙熏爐（以下簡稱“煙熏爐”）。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源聲功率級 反射面上方采用包絡測量表面的簡易法
GB/T 5048 防潮包裝
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求
JB 7233 包裝機械 安全要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 227 食品機械通用技術條件 電氣裝置技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 煙熏爐
通過發煙器對畜、禽、魚等肉制品及其他食品進行煙熏、蒸煮、干燥、燒烤等加工的設備。
3.2 發煙器
使用木粒、木屑或木棒發煙以及使用煙熏液霧化的器具。
3.3 煙熏車
承載被加工食品的專用器具，規定尺寸為1030mm×1020mm×1950mm。
3.4 生產能力
可放置煙熏車的數量。
4 產品分類
4.1 型號

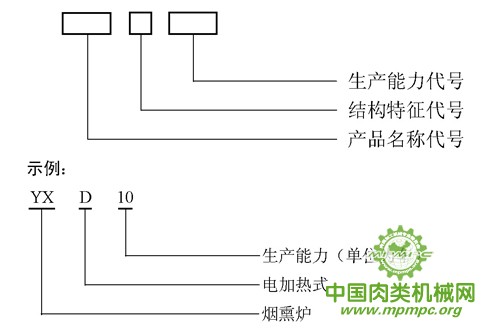

煙熏爐型號編制形式應考慮產品結構特征，產品名稱代號應符合GB/T 7311的規定。其中，產品主要名稱用煙熏爐字母“YX”居首表達，產品輔助名稱代號居第二位表示。其型號編制形式如下：
4.2 型式與基本參數
4.2.1 型式
煙熏爐結構特征代號按加熱方式分為電加熱式（D）、蒸汽加熱式（Q）、重油加熱式（Y）、冷熏式（L）等。
4.2.2 基本參數
煙熏爐基本參數見表1。
表1 煙熏爐基本參數
| 名稱 | 參數 |
| 生產能力車 | 1～12 |
| 正常工作噪聲 ｄB（A） | ≤80 |
| 壓縮空氣壓力 ＭPa | ≥0.4 |
| 蒸汽加熱工作溫度 ℃ | ≤120 |
| 電加熱工作溫度 ℃ | ≤180 |
| 溫升時間（20℃～65℃）min | ≤15 |
5 技術要求
5.1 一般要求
5.1.1 煙熏爐應符合本標準的要求，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 煙熏爐應運轉可靠、平穩，操作時動作靈活，無卡滯現象和異常聲響。設備密封良好，潤滑系統和爐體不得有泄漏現象。
5.1.3 煙熏爐的材料選擇和設備結構的安全衛生應符合GB 16798和GB 19891的規定。
5.1.4 煙熏爐基本技術要求應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性，其裝配技術要求應符合SB/T 224的規定。
5.1.5 煙熏爐爐內溫度應相對均勻，在80℃空爐試驗條件下，各測溫點間的最大溫差不應大于2℃：煙熏爐外壁表面溫度不應大于45℃（除框架外）。
5.1.6 煙熏爐應配有清洗系統，清洗方便。
5.1.7 所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書。否則應按產品相關標準驗收合格后，方可投入使用。
5.1.8 煙熏爐有爐溫、芯溫控制和顯示。
5.2 外觀質量
5.2.1 煙熏爐的外表面應清潔、平整、光滑，不應有明顯損傷。
5.2.2 煙熏爐與食品直接接觸的零、部件表面應平整光滑，便于清洗。
5.3 電路控制
5.3.1 電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常，煙熏爐的導線不應裸露。電氣裝置中的指示燈和按鈕顏色應符合GB 5226.1的規定。
5.3.2 除滿足5.3.1外，其安全性能還應符合下列要求：
a）接地：煙熏爐應有可靠的接地裝置，并有明顯的接地標志，接地電阻應符合SB/T 227的要求。
b）絕緣電阻：動力電路導線和保護接地電路間施加500Vｄ.c.時，測得的絕緣電阻應不小于1ＭΩ。
c）耐壓強度：最大試驗電壓1000V應施加在動力電路導線和保護聯結電路之間近似1 s的時間。
5.4 安全防護
5.4.1 煙熏爐的安全防護應符合JB 7233的規定。
5.4.2 煙熏爐出現異常狀況時應能報警。
5.4.3 煙熏爐上應有清晰的安全警示標志，安全標志應符合GB 2894的規定。
5.4.4 對易脫落的零部件應有防松裝置，各零件及螺栓、螺母等緊固件應可靠固定。
5.4.5 煙熏爐應有安全防護裝置，要加貼警示標志。
5.4.6 煙熏爐絕緣和絕熱材料應保證在最高工作溫度下，工作性能正常。
5.4.7 電器控制部分操作按鈕和操作屏應有良好的防護裝置，防護等級不應低于IP65中的要求。
5.4.8 煙熏爐應設有爐內開門裝置，發煙器應具有自動滅火裝置。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度為5℃～25℃；環境相對濕度≤85﹪。
6.1.2 試驗物料為Φ30mm標準腸。
6.2 外觀質量檢查
用手感和目測檢查設備外觀質量，應符合5.2的規定。
6.3 材質檢查
檢查設備材質報告及質量合格證明書，應符合5.1.7的規定。
6.4 煙熏質量檢測
煙熏質量主要為產品色澤的均勻性、一致性，具體指標和衛生要求按有關食品標準規定進行檢測。
6.5 空運轉試驗
每臺煙熏爐裝配完成后，機械部分均應做空運轉試驗，連續運轉時間不少于30min，開關動作不少于10次，檢查設備性能，應符合5.1.2的規定。
6.6 工作噪音試驗
在連續工作過程中，煙熏爐的噪聲按GB/T 3768 規定的方法進行測量，其噪聲值應不大于80ｄB（A）。
6.7 外壁表面溫度試驗
將爐溫度升至設計溫度，保持0.5 h，用點溫儀測量爐體外表面，測量點應距框架150mm外，其外壁表面溫度應符合5.1.5的規定。
6.8 爐內溫差檢驗
空載條件下，在爐內上四角、下四角及中心共設置9個溫度計，將爐溫升至80℃，其溫差應符合5.1.5的規定。
6.9 爐內溫升時間測定
6.9.1 電加熱溫升時間
將測溫探頭置于煙熏爐內，起動電加熱，記錄其溫升時間，溫升45℃時所需時間應不大于15min。
6.9.2 蒸汽加熱溫升時間
將測溫探頭置于煙熏爐內，要求高壓蒸汽壓力0.6ＭPa～0.8ＭPa，打開蒸汽閥，記錄其溫升時間，溫升45℃時所需時間應不大于15min。
6.10 爐門密封性檢查
用透光法檢查爐門密封性，應符合5.1.2的規定。
6.11 高壓蒸汽管路耐壓試驗
對高壓蒸汽管路進行1.2ＭPa水壓試驗，保壓20min，無滲漏和降壓為合格。
6.12 電氣安全試驗
6.12.1 絕緣電阻測量
用兆歐表按GB 5226.1的規定測量其絕緣電阻，絕緣電阻應符合本標準5.3.2b）的規定。
6.12.2 接地裝置測量
按SB/T 227的規定測量其接地裝置，接地應符合本標準5.3.2a）的規定。
6.12.3 耐壓試驗
用耐壓測試儀按GB 5226.1的規定做耐壓試驗，耐壓強度應符合本標準5.3.2c）的規定。
6.13 安全防護檢查
檢查各安全防護和安全裝置，其安全性能應符合5.4的規定。
7 檢驗規則
7.1 總則
煙熏爐應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
每臺煙熏爐均應進行出廠檢驗，檢驗項目為外觀、標牌、技術文件、空運轉性能、密封性、電氣安全和安全防護。
7.4 型式檢驗
7.4.1 有下列情況之一時，應進行型式檢驗：
——正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
——停產一年以上再投產時：
——新產品或老產品轉廠生產的試制定型鑒定時；
——國家質量監督部門提出進行型式試驗的要求時；
——出廠檢驗結果與上次型式檢驗有較大差異時；
——正常生產時間滿兩年時。
7.4.2 抽樣及判定規則：從出廠檢驗合格的產品中隨機抽樣，每次抽樣2臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判定型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則判定型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
標牌應固定在煙熏爐的明顯位置，標牌的技術要求應符合GB/T 13306的規定。除標示安全警示外，還應標示下列內容：
——制造企業名稱或商標；
——產品名稱、型號；
——制造日期、出廠編號；
——主要技術參數；
——產品執行標準號。
8.2 包裝
8.2.1 煙熏爐的包裝應符合GB/T 13384的規定。
8.2.2 煙熏爐外包裝上除有8.1規定的標志外，還應有“小心輕放、向上、防潮”等儲運標志，并符合GB/T 191的規定。
8.2.3 煙熏爐應罩上塑料薄膜后裝入木質包裝箱內，煙熏爐及附件在箱內應牢固固定，適合運輸裝卸的要求。
8.2.4 包裝箱應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 包裝箱內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 運輸時應小心輕放，嚴禁雨淋。
8.3.2 搬運時嚴禁碰撞，不得損壞產品。
8.3.3 按包裝箱上給定方向置于運輸工具上。
8.4 貯存
8.4.1 煙熏爐應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2011年8月15日發布，2011年11月1日實施。
