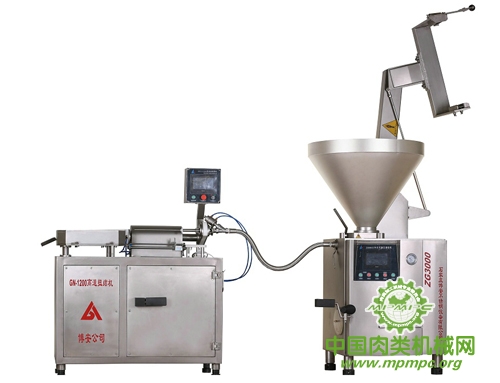

ZG3000灌裝機配GN-1200高速扭結機
石家莊博安不銹鋼設備有限公司吸取了國內外同類機型多方面的優點，結合我國的實際情況，在原灌裝機的基礎上進行改進研制成功的新一代產品。適合各種肉類產品的灌裝并可與高速扭結機組合實現自動化生產。
主要功能與特點
1、主要功能：用于灌制各種火腿及火腿腸類產品。
2、主要特點：
?、?、采用優質不銹鋼材料加工制作，易清洗，符合國家衛生標準。
?、啤⒈緳C泵體、轉子、葉片、主軸等關鍵零部件均采用加工中心制作，確保了零件的制造精度和互換性，并采用特殊的熱處理工藝，光潔度高、耐磨性好。⑶、本機采用可編程控制器（PLC）為核心，進口伺服電機為動力，是把自動化技術、計算機技術、通訊技術融為一體的新型工業自動控制設備。
?、?、本機可選配自動扭結裝置、標準車提升機。自動扭結裝置適用于天然腸衣、蛋白腸衣、煙熏腸衣等產品，扭結速度根據產品和原料的不同可無級調整。
?、?、可獨立工作，也可與打卡機聯機實現連續自動化生產。
主要技術參數
| 最小值 | 最大值 | |
| 總功率 | 8KW | |
| 電壓 | ～380V | |
| 產量 | 3000kg/h（ZG3000） 6000kg/h（ZG6000） （轉速100轉/分鐘） | |
| 最小分份重量 | 5ml | 5ml |
| 定量精度（200ml） | ±3g（肉糜） ±5g（肉塊） | |
| 灌裝速度 | 無級調速 5%-100% | |
| 扭結速度 | 無級調速 5%-100% | |
| 料斗容積 | 200 升 | |
| 中心高度 | 980～1030mm 可調 | |
| 最大真空度 | -0.1MPa | |
| 機器重量 | 350kg（ZG3000） 500kg（ZG6000） | |
| 外形尺寸(帶提升機) | ZG3000 900(1970)×1000(1125)×1780（mm） ZG6000 910(1980)×900(1125)×1780（mm） | |
石家莊博安不銹鋼設備有限公司GN-1200型高速扭結機，該機是在借鑒國外和國內同類設備優點的基礎上研制開發的新機型。
該機結構簡單，調整維修方便，故障率低，能顯著提高生產效率，降低勞動強度。是肉類加工企業生產的理想設備。
該扭結機采用可編程序控制器（PLC）為核心，變頻電機為動力源。是把自動化技術、計算機技術、通訊技術融為一體的新型工業自動化設備．它具有編程靈活、功能齊全、效率高、操作簡單等特點。
該扭結機關鍵部件采用加工中心加工，確保了曲線精度和動作的準確性。并且核心部件經過精心的處理，使其光潔度高且耐磨性優良。所有導向零件均采用優質銅合金和優質不銹鋼，具有良好的機械性能和抗蝕性。
該扭結機各側門均有防水結構，安全且便于使用和維修．
該扭結機電氣控制采用全封閉式控制系統，可在多種編程狀態下運行，調整方便，自動化程度高。可編程序控制器（PLC）等關鍵電器件運行穩定，動作準確，速度無級可調。
該扭結機可以和各種能連續穩定灌裝的灌裝機聯機使用，形成自動化生產線．
該扭結機配裝φ9.5、φ11.5、φ13.5三種規格的扭結管，并選用與之相對應的腸衣。
該扭結機扭結長度調整靈活，且能無級改變扭結速度。根據用戶需要，可選用適當?shù)呐渲?，就能生產各種長度的產品?？晒┻x擇的長度有3cm、4cm、5cm、6cm、7cm、8cm、9cm、10 cm 、11cm、12cm 13cm、14cm、15 cm 、16cm、17cm 、19cm、20cm等（默認配置為4cm、8cm、12cm）。
主要技術參數
1.中心高：1000mm可調
2.生產速度：最高1500根／分
3.電源：總功率3Kw
4.電源：三相～380V50Hz。
5.氣源：工作壓力0.5Mpa。
6.扭結管：φ9.5、φ11.5、φ13.5
7.適用腸衣：尼龍腸衣折徑25-45mm
膠原蛋白腸衣16-26
8.適用包裝材料：普通尼龍腸衣，壓縮腸衣，膠原蛋白腸衣（棗腸生產可達1500根/分鐘以上，具有更高的效率）。
9.各扭結管所對應的膠原蛋白腸衣直徑：
| 扭結管 | φ9.5 | φ11.5 | φ13.5 |
| 腸衣直徑 | φ16～18 | φ19～21 | φ26 |
10.外形尺寸：1310X550X1080（mm）
11.機器重量：350Kg
結構簡介
本灌裝機由機架、灌裝伺服控制系統、扭結伺服控制系統、真空控制系統、電氣控制系統、料斗及肉泵等組成。
灌裝伺服控制系統主要由灌裝伺服電機、灌裝伺服驅動器、減速機、伺服變壓器組成。
扭結伺服控制系統主要由扭結伺服電機、扭結伺服驅動器、伺服變壓器組成。
肉泵主要由泵軸、葉輪、葉片、凸輪組成。
