《續》　　

　　經典的Apriori算法在執行過程中會產生大量的中間項集，必須多次掃描數據庫，需要很多輔助的空間結構，甚至要求數據也得是二值邏輯的。本文采用的APTPPA算法在壓縮數據的同時保證原始數據集合的基本狀態，使其在多值和傾斜數據以及負關聯規則的挖據中比其余同類算法更加準確。APTPPA算法的關鍵步驟包括關聯路徑樹生成、頻繁項目集挖掘和找尋最大頻繁項集三步。

　　將事務數據庫D中每個數據項im進行邏輯化處理后會致使項數大量增加，導致算法維災難。減少項數的方法之一就是標號化數據項值，項的每種類別值都用標號vn表示。以實驗的1000組15項肉雞超限異常數據為例，標號化后的事務數據集D如下表所示。

　　

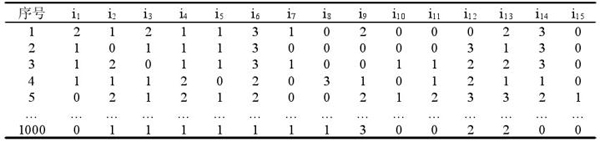

表3-2 數據集D標號化處理結果

　　數據集D在邏輯化、標號化處理后，各項值域大大減小，其內部會存在較多相同的事務數據。此時可由集合D構建基于表的關聯路徑樹，樹中所有的路徑表示集合D中全部可能存在的事務記錄，樹中的節點數字則表示某種記錄類型存在的總數。關聯路徑樹見圖3-4。

　　

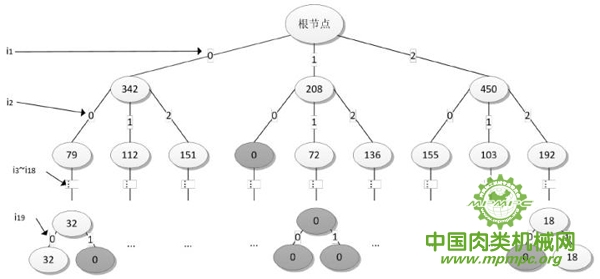

圖3-4 基于數據集D生成的關聯路徑樹

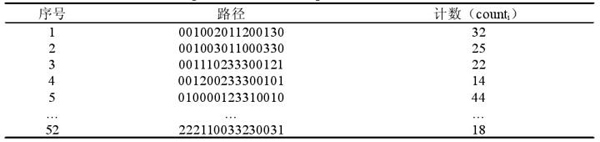

　　圖中，頂層根節點到下層節點的路徑定義為i1的值，第一層節點再往下層節點的路徑定義為i2的值，以此類推。i1~i19對應著數據集D中的每一列事務項。葉子節點計數為零時，表明該條事務記錄從未出現在原始數據集D中，在生成路徑表時這些事務路徑需要被剔除。經過上述關聯路徑樹的事務合并計數、刪除冗余后，可以形成一個無重記錄的數據集合D’，并得到基于集合D’的關聯路徑表，見表3-3。

　　

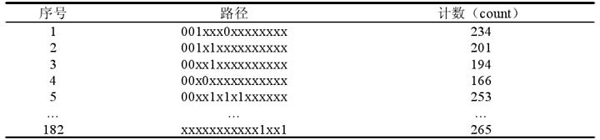

表3-3基于數據集D得到的關聯路徑表

　　由于去除了冗余的數據項，所以任何一條事務數據Ti都包含著項目集的一種取值并構成最大項集，其支持度就是事務數據的計數counti。數據集D到這里已經進行了大幅的壓縮簡化，使事務在接下來的組合計數算法中可以盡量一次性的轉存到存儲器中。

　　以上描述中算法的執行過程如下：

　　input D & p；

　　for each Ti∈T   D then

　　for each im∈T then

　　離散化值im，標號為Vn；

　　path = path   Vn；

　　path按p進制轉化為整型，排列、計數并存入關聯路徑表；

　　end for

　　end for

　　output Map結構的關聯路徑表；

　　其中p為離散化事務項的最大質數標號；當path長度過大時，可對其進行分段，以此提高效率。

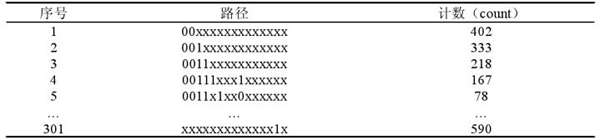

　　根據Apriori特性，可以通過模式指導在關聯路徑表上找尋出頻繁項目集。所謂模式此處即形如“xxooxxxxo”的某種排列組合，事務項“x”位處的項值會被忽略，再把“o”位處項值等同的數據項計數并算總和，此時的事務項就是該模式下的頻繁項集，而這個和就是項集的計數。就非傾斜數據而言，在“o”增長的同時，此模式的事務計數銳減，從而有效收斂。對于傾斜數據，事務計數原本就大于支持度閥值，模式計數退化。此時若需保證算法的快速收斂，得將包含全部項的頻繁項目集計數歸零，再進行下一輪模式計數。在此期間還可以通過設定的最小支持度閥值對項集組合進行直接的剪枝操作。以實驗中1000組15項肉雞超限異常數據為例，找到頻繁項集見表3-4。

　　

表3-4 挖掘出的頻繁項集

　　按模式指導求頻繁項集的這種計算形式為相關算法的并行遞歸提供了良好的支持。m個項有m個1-"o"模式（k-"o"模式是指包含頻繁k項集的模式）的初始項目集。此處的并行遞歸就是在關聯路徑樹上把1-"o"模式作為起始條件遞歸生成其它模式的方法。單線程時，全部模式按1-"o"標準產成步驟依次遞歸完成。多線程時，每個線程分配一個1-"o"模式，能大大提高遞歸速度。最后，當事務數據項計數不滿足遞歸算法的限值時，算法結束并有效收斂。

　　以上描述中算法執行的過程如下：

　　掃描關聯路徑表，將數據項計數counti>minsup的事務Ti納入頻繁項目集F；

　　生成模式串pattern_string，并令k = 1；

　　for each 1-“o”pattern_string then

　　分配線程，在線程threadi上調用recu_process( k, k+1, pattern_string )；

　　k = k + 1；

　　end for

　　上述步驟中，不同模式匹配各自的前綴簇，然后遞歸增加互不干擾，這個特性滿足了多線程并行計算的基本要求。

　　recu_process(start, pos, pattern_string)定義如下：

　　for i from pos to m的后綴路徑then

　　for each Ti∈T   D' then

　　if path == pattern_string.substring(start, pos) then

　　pos項的標號Vn進行長度為p的hash計算；

　　end if

　　end for

　　for each hash[j]∈hash表then

　　if hash[j]>minsup then

　　增量組合pattern_string；

　　F.put(pattern_string, hash[j])；

　　recu_process(start, i+1, m, pattern_string)；

　　end if

　　end for

　　end for

　　其中start表示后綴的開始點，pos表示后綴的迭代點，m表示項目集的規模。pattern_string一方面指導了遞歸過程，另一方面也表示了最終的頻繁項集。

　　為了使挖掘出來的結果都更有意義，就有必要在挖掘過程中剔除相似的關聯規則，防止重復規則的出現。尋找最大頻繁項目集是剔除相似規則的一條途徑。就APTPPA算法而言即在模式指導樹上取路徑a和其它任意路徑b比較，當a為“o”的位包含在b中時，把b 的值賦給a，如此反復直到不能發現路徑b為止。以實驗的1000組15項肉雞超限異常數據為例，找到的最大頻繁項集如表3-5所示。

　　

表3-5最大頻繁項集

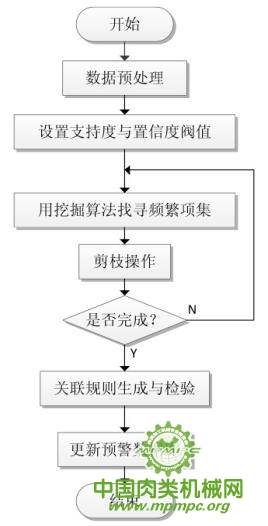

　　肉雞產品質量安全預警模型處理流程的步驟分成數據預處理、建立預警模型、挖掘結果檢驗三步。預警模型處理流程見圖3-5。

　　

圖3-5肉雞產品質量安全預警模型處理流程

　　數據預處理事先會將采集到的異常數據做邏輯轉換和分類操作。邏輯轉換針對監測數據為連續值的情況，連續值數據無法進行關聯規則挖掘，因此要事先轉換成邏輯值。分類是保證預警模型預警等級準確度的前提，不同分類的異常數據后續的處理方式也不同。異常數據依據食品安全預警事件特征提取形式可分為常規異常和超限異常。

　　超限異常指的是結合各項指標集合找到的存在影響食品質量安全狀況的結果，它們是極其容易導致食品質量安全問題的因素。

　　常規異常包括不規范、分布和趨勢異常三種。

　　(1) 不規范異常是指未按標準方式獲得，具有不可信性的數據。

　　(2) 分布異常通過區域的分布統計發現問題，將地區劃分為n個區域，各區域內超限異?？倲?shù)為ki(i≤n)，不同地域監測總數是li(i≤n)，異常情況數量均值Wi計算式子為：

　　當Wi高于預置閥值的時候，進行預警。

　　(3) 趨勢異?？蓮倪^往記錄中分析得知，將歷史數據劃分為n個時間段，第i個時間區段發生的異常數目為ui，n個時間區段發生的異常均值為u*，i*為n個時間段的中值，趨勢異常系數r計算公式為：

　　趨勢異常系數r與顯著性指標p關系見表3-6。

　　

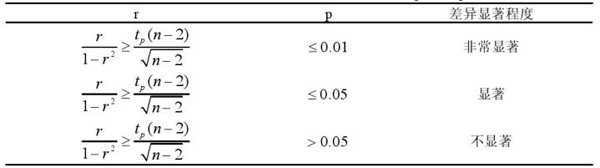

表3-6趨勢異常系數與顯著性指標關系

　　其中p為不等式滿足t分布時查詢到的值，當p低于相應的預置閥值時，進行預警。

　　建立預警模型即是將經過預處理的異常數據，通過APTPPA算法進行數據挖掘，找到頻繁項集，提取關聯規則的過程。這個過程中隨著算法模式匹配的深入當項集計數銳減時，便可使用預先設置的最小支持度閥值對數據集合進行剪枝操作，以達到快速收斂的效果。

　　挖掘結果檢驗就是把新生成的預警規則與原有規則庫和實際預警效果進行對比和分析，看是否存在出入。如果原有庫中不存在該條規則，并且印證規則具有實際預警效果時，則將本次挖掘出的規則更新到現有規則庫中。

　　抽取河北正先食品有限公司肉雞產品質量可追溯系統溯源數據庫中的1000組15項歷史超限異常數據，實驗驗證了預警模型的有效性。同時將分別采用APTPPA與Apriori算法的肉雞預警模型進行實驗對比，驗證了APTPPA算法應用在食品安全預警領域的高效性。

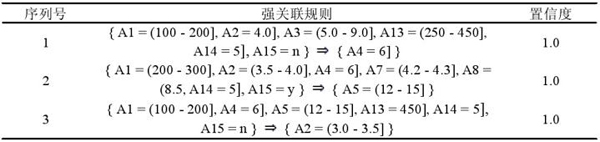

　　借鑒生豬產業鏈的食品安全預警關聯規則較優挖掘閥值，將實驗參數設置如下：最小支持度閥值= 0.3；最小置信度閥值= 0.8；最大規則數= 500。實驗后從中選取的3條報警記錄如表3-7所示。

　　

　　將上述生成的強關聯規則與歷史超限異常數據進行對比與校驗，匹配度高達百分之八十，超限指標的預警也較為準確，表明了本文預警模型的有效性。由以上最大關聯規則分析出肉雞生產、加工過程中存在的部分安全規則有：肉雞養殖環境中的氨氣水平、可吸入顆粒物同時超標時，會導致雞仔活動減少，需要對棟舍進行清理；養殖用水中氯化物、硝酸鹽同時超標時，會引起雞仔的食量下降，需要對水質進行改良；屠宰車間中氧氣濃度、氨氣水平同時超標時，加工設備中會滋生較多的細菌，需要對車床進行消毒。

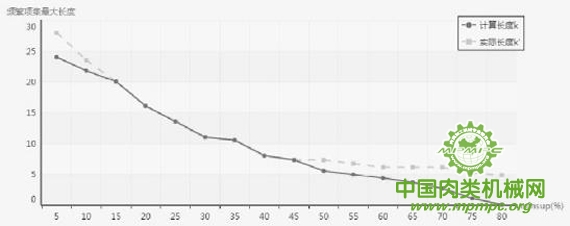

　　根據挖掘結果，得到最大頻繁項集計算長度k以及實際長度k'與最小支持度閥值minsup 的關系如圖3-6所示。

　　

圖3-6最大頻繁項集計算長度和實際長度與最小支持度閥值的關系

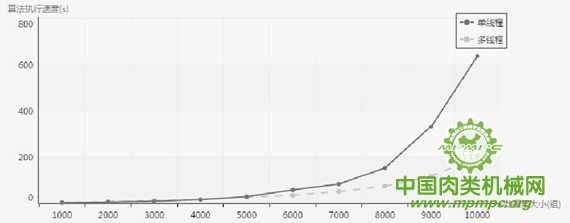

　　由上圖可知最大頻繁項集的實際最大長度大于等于計算長度，且計算值k又只與項的最大取值及最小支持度存在關聯關系，項集的多少并不影響算法的效率。因此，即使 APTPPA算法在面對較多的歷史數據進行挖掘分析時，也能夠從容的保持算法效率和收斂性。算法本身支持多線程并行運行，其在不同數據集大小的情況下單線程與多線程挖掘速度對比如圖3-7所示。

　　

圖3-7單線程與多線程挖掘速度對比

　　由上圖可知在數據集增大的同時，挖掘分析的速度迅速減慢。適配了多線程程序運行方式的算法在數據集達到一定規模后，所消耗時間的增長率反而在減小。這里多線程的線程數在啟動挖掘分析程序時決定，主線程傳入?yún)?shù)interval=2000、limit=10，表示每增加2000組數據就新啟一個線程安排運算，最多允許啟用10個線程。

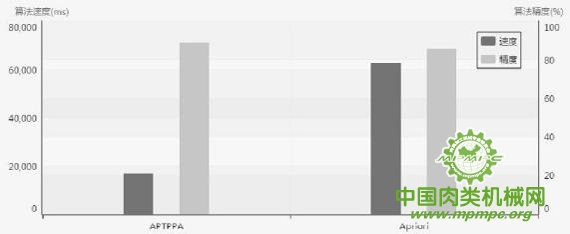

　　為了驗證不同算法的預警效率，使用河北正先食品有限公司提供的1000組15項超標異常數據分別檢測對比APTPPA和Apriori算法規則挖掘的效果，在保證預設參數一致的狀態下，兩種算法的挖掘效果如圖3-8所示。

　　

　　由上圖可知相同的實驗參數覆蓋下，APTPPA算法產生的預警規則少且精煉，算法執行速率也較快。Apriori算法無法充分顧及食品安全預警規則的特征，產生冗余和不符現實情況的結果也較多。綜上所述，基于APTPPA算法的肉雞產品質量安全預警模型在肉雞食品信息預警時是準確且有實效的，相對原始Apriori算法關聯規則挖掘的預警能力要強。

　　基于關聯規則的肉雞產品質量安全預警模型使用了APTPPA算法，該方法能夠在海量繁雜多變的影響因素中，挖掘出導致肉雞食品安全問題的要素，及時發現雞仔養殖、屠宰加工等環節的隱患信息并預警，在真正做到實時監控的同時有效的減少和消除了食品安全事故。

　　本章首先基于HACCP體系和有限狀態機理論詳細分析了肉雞溯源系統的溯源信息結構以及溯源流程，隨后重點介紹了肉雞溯源系統中預警模塊采用的基于關聯規則的肉雞產品質量安全預警模型，并通過實驗分析證明了該模型在肉雞食品安全預警中的有效性。

　　第4章 肉雞產品質量可追溯系統的設計與實現

　　通過第三章中基于HACCP體系的溯源信息分析，為肉雞溯源系統的溯源編碼以及溯源信息數據庫設計提供了依據，溯源信息流轉過程的設計則完全建立在相關流程分析的基礎之上，而預警模型的研究成果充分利用在了本章預警模塊的設計與實現中，整個溯源平臺的網絡結構、功能模塊設計也依托于前一章節的研究內容。

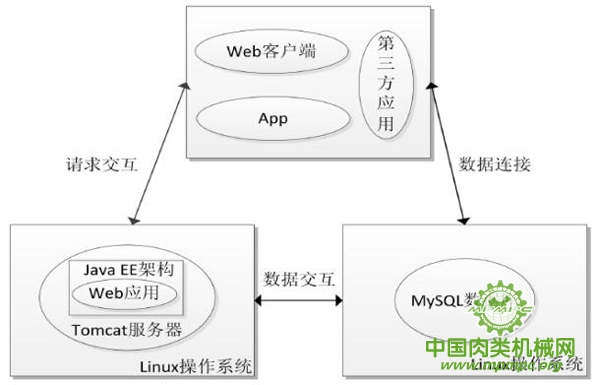

　　在進行系統體系架構的選型設計時，主要考慮項目本身的快速迭代化開發需求，因此需要采用相對簡單，且能夠保障系統穩定性、擴展性和兼容性的體系結構。肉雞可追溯系統最終選擇了Java EE架構、關系型數據庫My SQL、Tomcat服務器以及Linux操作平臺。肉雞溯源系統軟件體系架構見圖4-1。

　　

圖4-1肉雞溯源系統軟件體系架構

　　Java EE具有部署可移植、健壯、可伸縮且安全的服務器端Java應用程序，在Java SE的基礎上，它提供了Web服務、組件模型、管理和通信API，可以用來實現企業級的應用和服務。My SQL是免費開源的數據庫管理系統，具有強大的社區力量維護，是一款支持多存儲引擎、多操作系統、多語言API、多國編碼的數據庫，可以處理擁有上千萬條記錄的數據集，足以支持溯源系統的研發。Tomcat作為輕量級WEB服務器，以占用資源少、靈活配置與快速響應等特點被中小型系統廣泛采用。而Linux則一貫以高穩定性，成為 Web部署、數據服務等首選操作系統。

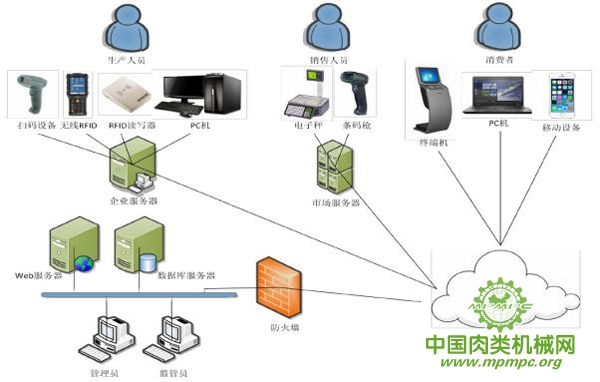

　　系統網絡結構的設計基本上遵循低延時、高吞吐量、少干擾、多負載，兼考慮成本等因素而來。肉雞可追溯系統的網絡結構設計見圖4-2。

　　

圖4-2肉雞可追溯系統網絡結構

　　管理人員可通過內部網絡，直接使用瀏覽器登錄WEB服務器中的管理系統；消費者則需使用聯網的PC機、手持移動設備或者市場中安裝的自助終端來進行相關產品信息的查詢；肉雞生產企業將溯源信息保存在企業內部服務器中，再通過定期的數據同步服務把本企業的產品信息發布到數據中心；同樣，肉雞銷售商則會暫時將銷售數據存儲在市場服務器上，待到指定時間才會把數據同步至數據中心；WEB服務器僅通過局域網即可訪問數據服務器，內網與外網之間由防火墻阻隔，保障應用安全；手持設備可以直接訪問WEB服務器中的某些基本數據，其WEB應用已經開放了相關的 API，供移動設備的信息查詢。

　　結合用戶需求以及系統分析的結果將關鍵生產步驟的技術指標作為跟蹤溯源的重要信息。對于養殖企業，把雛雞來源、養殖環境、添加劑、飼料、獸藥、免疫、儲運等作為關鍵控制點的溯源信息。對于屠宰企業，選取加工環境、檢驗、工具消毒、等工序收集信息。將銷售企業中的交易對象、成品來源、產品去向、儲運等環節納入追溯范疇。同時，構建宣傳公示平臺直面消費者和廣大網民的監督查詢。另外，預警功能模塊則可以減小食品安全突發事故的風險。肉雞溯源系統的主要功能模塊（部分簡略）見圖4-3。

　　

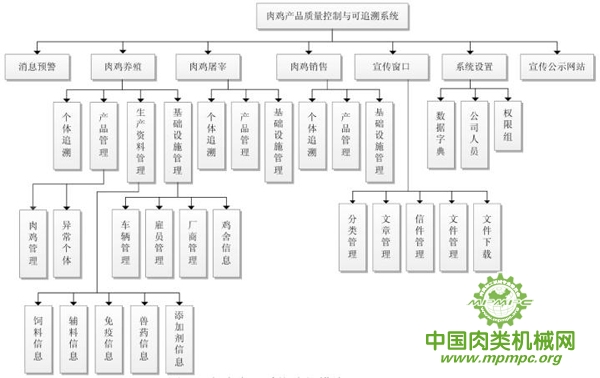

圖4-3肉雞溯源系統功能模塊

　　由上圖可知，肉雞溯源系統總共包含七大模塊。消息預警模塊是相對獨立的程序單元，也是本系統的一大特點。肉雞養殖、屠宰和銷售模塊是三類企業溯源信息管理維護的入口，三個模塊的設計結構大體相似，大致包含了內部個體追溯、產品管理、生產資料管理以及基礎設施管理這幾個部分。宣傳窗口是系統后臺對于宣傳公示網站模塊的維護端，而宣傳公示網站則是互聯網公共服務的展示窗口。系統設置是整個溯源系統的管理控制中心。
