前言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準由中國機械工業聯合會提出。
本標準由機械工業食品機械標準化技術委員會（CMIF/TC14）歸口。
本標準起草單位：浙江瑞邦機械有限公司、山東伊特諾爾機電設備有限公司、中國包裝和食品機械有限公司、中國食品和包裝機械工業協會肉類加工機械專業委員會。
本標準主要起草人：祝高永、李增利、王國扣、吳建國、戴永勤、孫延軍。
本標準為首次發布。
1 范圍
本標準規定了畜禽肉分割線的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于將畜禽肉按照其部位和品質進行分類、分割、輸送的畜禽肉分割線（以下簡稱分割線）。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB 2894 安全標志及其使用導則
GB/T 3768 聲學 聲壓法測定噪聲源聲功率級 反射面上方采用包絡測量表面的簡易法
GB 4208 外殼防護等級（IP代碼）
GB/T 5048 防潮包裝
GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件
GB/T 7311 包裝機械分類與型號編制方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB 15179 食品機械潤滑脂
GB 16798 食品機械安全衛生
GB 19891 機械安全 機械設計的衛生要求
JB 7233 包裝機械安全要求
SB/T 222 食品機械通用技術條件 基本技術要求
SB/T 223 食品機械通用技術條件 機械加工技術要求
SB/T 224 食品機械通用技術條件 裝配技術要求
SB/T 226 食品機械通用技術條件 焊接、鉚接件技術要求
SB/T 229 食品機械通用技術條件 產品包裝技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1 分割線
將畜禽肉按照其部位和品質進行分類、分割、輸送的生產線。
3.2 死區
清洗介質或清洗物不能達到的區域。在清洗過程中，產品、清洗劑、消毒劑或污物可能陷入、存留其中或不能被完全清除的區域。
[GB 19891—2005，定義3.9]
3.3 平均無故障工作時間 MTBF
分割線相鄰兩次故障之間工作時間的平均值，即分割線在總的使用階段累計工作時間與故障次數的比值，單位為小時。
3.4 生產能力
在單位時間內，分割線將畜禽肉按照其部位和品質進行分類、分割、輸送的數量，單位為頭每班、只每班（頭/班、只/班）。
3.5 故障
產品不能執行預定功能的狀態（預防性維護除外）。
4 產品分類
4.1 型號

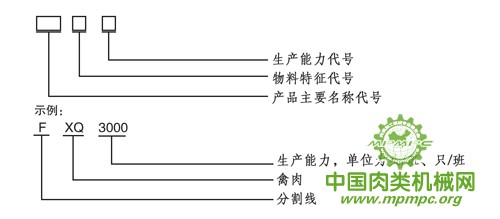

分割線的型號編制形式應考慮產品的物料特征。產品名稱代號應符合GB/T 7311的規定。其中，產品主要名稱代號用“分（割線）”拼音的首字母“F”表示，產品輔助名稱代號為物料特征代號。其型號編制形式如下：
4.2 型式
分割線按照物料特征分為禽肉（XQ）、豬肉（XZ）、羊肉（XY）、牛肉（XN）四種型式。
4.3 基本參數
分割線的基本參數見表1。
表1 分割線基本參數
| 名 稱 | 參 數 |
| 禽肉生產能力 只/班 | 300～300000 |
| 豬肉生產能力 頭/班 | 800～6000 |
| 羊肉生產能力 只/班 | 200～1000 |
| 牛肉生產能力 頭/班 | 100～400 |
| 清洗水壓 ＭPa | ≥0.2 |
| 正常工作噪聲 dB(A) | ≤70 |
| 平均無故障工作時間 h | ≥600 |
| 壓縮空氣壓力 ＭPa | 0.5～0.7 |
5 技術要求
5.1 一般要求
5.1.1 分割線應符合本標準的規定，并按經規定程序批準的圖樣及技術文件制造。
5.1.2 分割線材料的選擇和設備結構的安全衛生應符合GB 16798和GB 19891的規定。
5.1.3 分割線基本技術要求應符合SB/T 222的規定，具有足夠的強度、剛度及使用穩定性。
5.1.4 分割線的零部件按SB/T 223的規定制造。
5.1.5 分割線裝配技術要求應符合SB/T 224的規定，運動部件應靈活，無卡滯現象。
5.1.6 分割線焊接技術要求應符合SB/T 226的規定，焊接部位應牢固、可靠、光滑。
5.1.7 分割線各零部件的連接應密封可靠；零部件應拆卸、安裝方便，便于清洗。
5.1.8 分割線各潤滑部位潤滑可靠，不應有漏油現象。潤滑油應符合GB 15179的規定。
5.1.9 分割線應運轉平穩，運動零部件動作應協調、準確。操作時動作靈活，無卡滯現象和異常聲響。
5.1.10 分割線所用的原材料、外購配套零部件應符合使用要求，應有生產廠的質量合格證明書。否則應按產品相關標準驗收合格后，方可投入使用。
5.1.11 分割線在切割過程中，切割邊緣應無肉質熟化。
5.2 外觀質量要求
5.2.1 分割線外觀應清潔、平整、光滑，不應有明顯的機械損傷，不應有能對人體造成傷害的尖角及棱邊。
5.2.2 與畜禽肉接觸的分割線零部件表面應無死區，便于清洗。
5.3 電氣安全要求
5.3.1 分割線電路控制系統應安全可靠、動作準確，各電器線路接頭應連接牢固并加以編號，導線不應裸露。操作按鈕應可靠，并有急停按鈕，指示燈顯示應正常，特別應防漏電。
5.3.2 除應滿足5.3.1 的要求外，其安全性能還應符合下列規定：
a）接地：分割線應有可靠的接地裝置，并有明顯的接地標志。接地端子與接地金屬部件之間的連接應具有低電阻，其電阻值不應超過0.1Ω。
b）絕緣電阻：分割線動力電路導線和保護接地電路間施加DC500V時測得的絕緣電阻應不小于1ＭΩ。
c）耐電壓強度：分割線動力電路導線和保護聯結電路間施加最大試驗電壓1000V并保持近似1s時間，不應出現擊穿、放電現象。
5.4 安全防護要求
5.4.1 分割線的安全防護應符合JB 7233的規定。
5.4.2 分割線操作盤安全防護應符合GB 4208的規定，防護等級不低于IP54的要求。
5.4.3 分割線出現異常狀況時應能報警并立即停止運行。
5.4.4 分割線上應有安全防護裝置，加貼清晰的安全警示標志，安全標志應符合GB 2894的規定。
5.4.5 分割線易脫落的零部件應有防松裝置，各零件及螺栓、螺母等緊固件應可靠固定，不應因振動而松動和脫落。
6 試驗方法
6.1 試驗條件
6.1.1 試驗環境溫度-10℃～40℃；環境相對濕度≤95﹪。
6.1.2 試驗物料為屠宰后的畜禽胴體。
6.2 外觀質量檢查
用目測和手感檢查分割線外觀質量，應符合5.2的規定。
6.3 材質檢查
檢查分割線的材質報告及質量合格證明書，應符合5.1.10的規定。
6.4 空運轉試驗
每臺分割線裝配完成后，機械部分均應做空運轉試驗，連續運轉時間不少于30min。檢查分割線性能應符合5.1.9的規定。
6.5 焊接部位檢查
按SB/T 226的規定檢查分割線的焊接部位，應符合5.1.6的規定。
6.6 裝配情況檢查
按SB/T 224的規定檢查分割線的裝配情況，應符合5.1.5的規定。
6.7 電氣安全試驗
6.7.1 接地裝置測量
用電阻表測量分割線的接地電阻，應符合5.3.2a）的規定。
6.7.2 絕緣電阻測量
用絕緣電阻表（兆歐表）按GB 5226.1的規定測量分割線的絕緣電阻，應符合5.3.2b）的規定。
6.7.3 耐電壓強度試驗
按GB 5226.1的規定做分割線的耐電壓強度試驗，應符合5.3.2c）的規定。
6.7 安全防護檢查
用目測檢查分割線的安全防護，應符合5.4的規定。
6.9 工作噪聲測量
在連續工作過程中，分割線的噪聲按GB/T 3768規定的方法進行測量，其噪聲值應符合表1的規定。
6.10 平均無故障工作時間試驗
分割線平均無故障工作時間MTBF按公式（1）計算，計算結果應符合表1的規定。
MTBF=t/Nf（t）.......................（1）
式中：
t—分割線的工作時間，單位為小時；
Nf(t)—分割線在工作時間內的故障次數，單位為次。
6.11 生產能力檢查
檢查分割線在單位時間內將畜禽肉按照其部位和品質進行分類、分割、輸送的數量，應符合表1的規定。
7 檢驗規則
7.1 總則
分割線應經過制造廠檢驗部門檢驗合格，并簽發合格證后方可出廠。
7.2 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
7.3 出廠檢驗
7.3.1 檢驗項目：每臺分割線均應進行出廠檢驗，檢驗項目為外觀、材質、焊接、裝配、標牌、技術文件、空運轉性能、電氣安全和安全防護。
7.3.2 判定規則：出廠檢驗如有不合格項允許修整后復驗，復驗仍不合格則判定該產品不合格。
7.4 型式檢驗
7.4.1 有下列情況之一時，分割線應進行型式檢驗：
——正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能；
——停產一年以上再投產；
——新產品或老產品轉廠生產的試制定型鑒定；
——國家質量監督部門提出進行型式試驗的要求；
——出廠檢驗結果與上次型式檢驗有較大差異；
——正常生產時間滿兩年。
7.4.2 抽樣及判定規則：從出廠檢驗合格的分割線中隨機抽樣，每次抽樣2臺。檢驗項目為本標準要求中的全部項目，全部項目合格則判型式檢驗合格；如有不合格項，應加倍抽樣，對不合格項進行復檢，復檢再不合格，則型式檢驗不合格，其中安全性能不允許復檢。
8 標志、包裝、運輸和貯存
8.1 標志
標牌應固定在分割線的明顯位置，標牌的技術要求應符合GB/T 13306的規定。除標示安全警示外，還應標示下列內容：
——制造企業名稱或商標；
——產品名稱、型號；
——制造日期、出廠編號：
——主要技術參數；
——產品執行標準編號。
8.2 包裝
8.2.1 分割線的包裝應符合GB/T 13384、SB/T 229的規定。
8.2.2 分割線外包裝上除應有8.1規定的標志外，還應標注有“小心輕放”“向上”“防潮”等儲運標志，并符合GB/T 191的規定。
8.2.3 分割線應有可靠的包裝，包裝型式應符合運輸裝卸的要求。
8.2.4 分割線包裝應有可靠的防潮、防雨措施，并符合GB/T 5048的規定。
8.2.5 分割線包裝內應有裝箱單、產品合格證、產品使用說明書、必要的隨機備件及工具。
8.3 運輸
8.3.1 分割線運輸時應小心輕放，嚴禁雨淋。
8.3.2 分割線搬運時嚴禁碰撞，不應損壞產品。
8.3.3 分割線按其包裝上的指定朝向置于運輸工具上。
8.4 貯存
8.4.1 分割線應貯存在通風、清潔、陰涼、干燥的場所，遠離熱源和污染源，嚴禁與有害物品混放。
8.4.2 在正常儲運條件下，自出廠之日起應保證分割線在12個月內不致因包裝不良引起銹蝕、霉損等。
本標準由中華人民共和國工業和信息化部于2015年10月10日發布，2016年3月1日實施。
